透射電子顯微鏡種類

透射電鏡種類

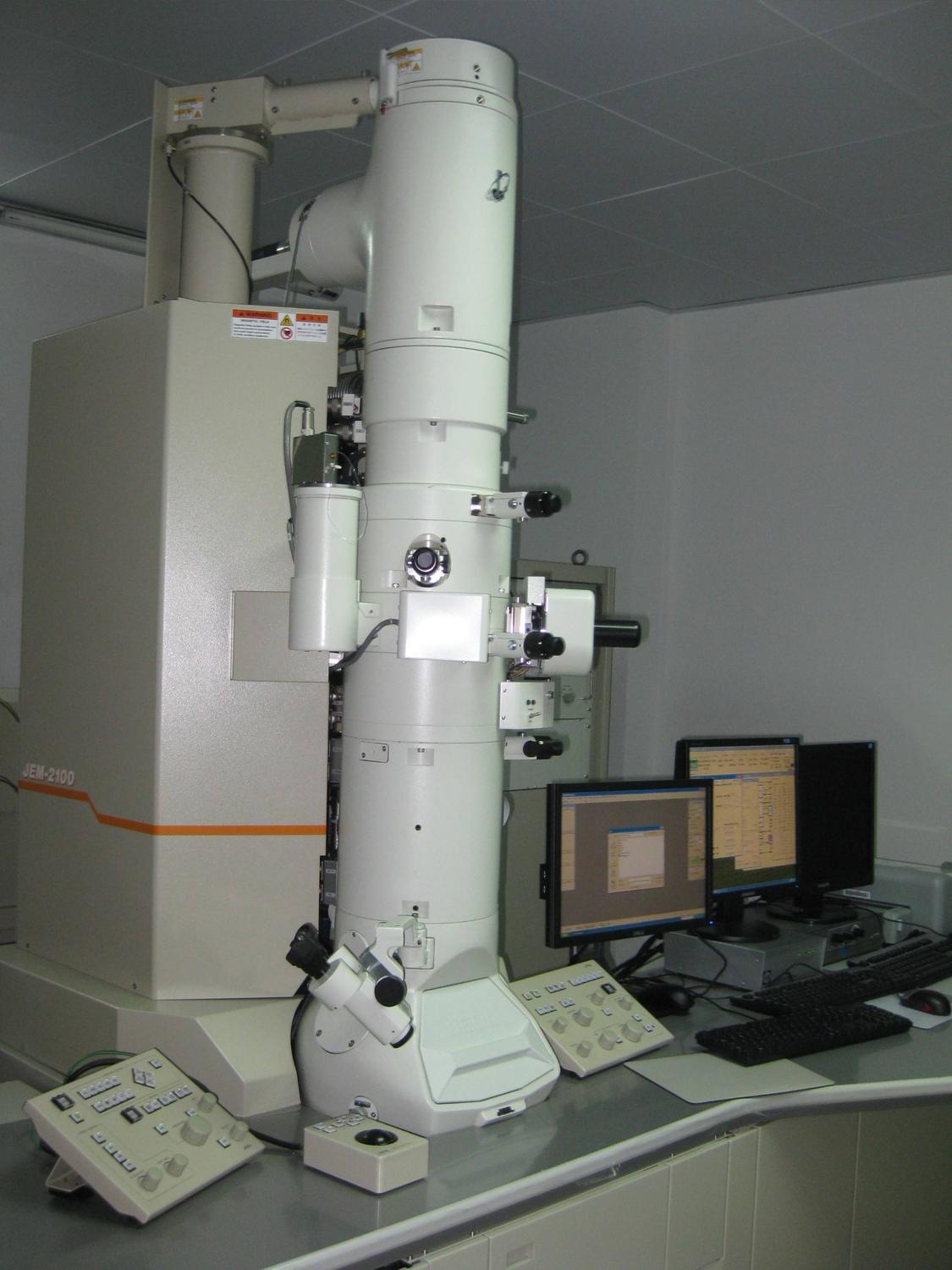

　　透射電鏡即透射電子顯微鏡(簡稱TEM)，通常稱作電子顯微鏡或電鏡(EM)，是使用最為廣泛的一類電鏡。已廣泛應用于醫學、生物學等各個研究領域，成為組織學、病理學、解剖學以及臨床病理診斷的重要工具之一。

　　透射電鏡簡介

　　透射電鏡是一種把經加速和聚集的電子束透射到非常薄的樣品上，電子與樣品中的原子碰撞而改變方向，從而產生立體角散射。散射角的大小與樣品的密度、厚度等相關，因此可以形成明暗不同的影像，影像在放大、聚焦后在成像器件(如熒光屏，膠片以及感光耦合組件)上顯示出來的顯微鏡。

　　在光學顯微鏡下無法看清小于0.2微米的細微結構，這些結構稱為亞顯微結構或超細結構。要想看清這些結構，就必須選擇波長更短的光源，以提高顯微鏡的分辨率。1932年Ruska發明了以電子束為光源的透射電子顯微鏡，電子束的波長比可見光和紫外光短得多，并且電子束的波長與發射電子束的電壓平方根成反比，也就是說電壓越高波長越短。目前透射電鏡分辨力可達0.2納米。

　　透射電鏡的分類

　　按照加速電壓分類：

　　透射電鏡按照加速電壓可分為低壓透射電鏡、高壓透射電鏡和超高壓透射電鏡。加速電壓在200KV以下的是低壓透射電鏡，在200KV-400KV(包含)之間的是高壓透射電鏡;加速電壓在400KV以上的是超高壓透射電鏡。

　　1、低壓透射電鏡。Z常用的是100KV電鏡。這種電鏡分辨率高(點0.3nm，晶格0.14nm)，但穿透本領小，觀察樣品必須很薄，約為30～100nm，如細胞和組織的超薄切片、復型膜和負染樣品等。相當普及。我校有這樣的設備。

　　2、高壓透射電鏡。目前常用的是200KV電鏡。這種電鏡對樣品的穿透本領約為100KV電鏡的1.6倍，可以在觀察較厚樣品時獲得很好的分辨本領，從而可以對細胞結構進行三維觀察。

　　3、超高壓透射電鏡。目前已有500KV、1000KV和3000KV的超高壓透射電鏡。這類電鏡具有穿透本領強、輻射損傷小、可以配備環境樣品室及進行各種動態觀察等優點，分辨率也已達到或超過100KV電鏡的水平。在超高壓電鏡上附加充氣樣品室，使人們可以觀察活細胞內的超微結構動態變化。

　　按照照明系統分類：

　　透射電鏡按照照明系統可分為普通透射電鏡和場發射透射電鏡。

　　按照成像系統分類：

　　透射電鏡按照成像系統可分為低分辨透射電鏡和高分辨透射電鏡。

　　按照記錄方式分類：

　　常用的透射電鏡按照記錄系統分為攝像型透射電鏡和CCD型透射電鏡。

　　按照產生電子的方式分類：

　　常用的透射電鏡按照產生電子的方式分為熱電子發射型和場發射型?熱電子發射型用的燈絲主要有鎢燈絲和六硼化鑭燈絲;場發射型有熱場發射和冷場發射之分?

　　按照物鏡極靴的不同分類：

　　常用的透射電鏡按照物鏡極靴的不同分為高傾轉?高襯度?高分辨和超高分辨型?

　　透射電鏡系統組件

　　透射電鏡系統由以下幾部分組成：

　　電子槍：發射電子。由陰極，柵極和陽極組成。陰極管發射的電子通過柵極上的小孔形成射線束，經陽極電壓加速后射向聚光鏡，起到對電子束加速和加壓的作用。

　　聚光鏡：將電子束聚集得到平行光源。

　　樣品桿：裝載需觀察的樣品。

　　物鏡：聚焦成像，一次放大。

　　中間鏡：二次放大，并控制成像模式(圖像模式或者電子衍射模式)。

　　投影鏡：三次放大。

　　熒光屏：將電子信號轉化為可見光，供操作者觀察。

CCD相機：電荷耦合元件，將光學影像轉化為數字信號。
