小角x射線散射儀-SAXS測試

小角x射線散射儀SAXS

小角X射線散射的概述

小角X射線散射（Small Angle X-ray Scattering），簡寫為：SAXS，又名：X射線小角散射。小角X射線散射（SAXS）是指當X射線透過試樣時，在靠近原光束2°～5°的小角度范圍內發生的散射現象。是一種區別于X射線大角（2θ從5 ～165 ）衍射的結構分析方法。利用X射線照射樣品，相應的散射角2θ小（5 ～7 ），即為X射線小角散射。（SAXS對于電子密度的不均勻性特別敏感,凡是存在納米尺度的電子密度不均勻區的物質均會產生小角散射現象。

原理：當X射線照射到試樣上時，如果試樣內部存在納米尺度的電子密度不均勻區，則會在入射光束周圍的小角度范圍內（一般20 ≤5°）出現散射X射線，

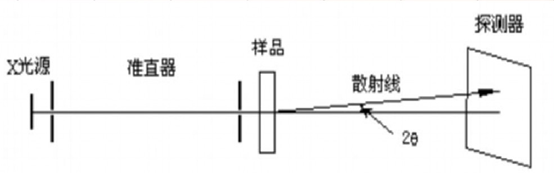

小角X射線散射簡圖

小角X射線散儀基本結構

X射線光源：封閉X射線管、旋轉陽極X射線管

光學系統：針孔狹縫光學系統、四狹縫光學系統、錐形狹縫光學系統、Kratky光學系統

探測器：位敏探測器、影像板、電感耦合探測器

小角X射線散射的優點

①制樣簡單

②研究溶液中有微粒時特別方便：X射線衍射(WAXD或XRD)研究對象是固體，而且主要是晶體結構，即原子尺寸上的排列。小角X射線散射(SAXS)，其研究對象遠遠大于原子尺寸的結構，涉及范圍更廣，如微晶堆砌的顆粒，非晶體和液體等。

③當研究生物體的微結構時,SAXS可以對活體或動態過程進行的研究

④某些高分子材料可以給出很強的散射信號,但TEM得不到有效信息。

⑤電子顯微鏡方法不能確定顆粒內部密閉的微孔,如活性炭中的小孔;而小角×射線散射能做到這一點

⑥研究高聚物流態過程,例如熔體到晶體的轉變過程。

SAXS研究對象大致可以分為以下兩大類:

●散射體是明確定義的粒子，如大分子或者分散物質的細小顆粒，包括聚合物溶液、生物大分子、催化劑中孔洞等。SAXS可以給出明確定義的幾何參數，如粒子的尺寸和形狀等。

●散射體中存在亞微觀尺寸上的非均勻性，如懸浮液、乳液、膠狀溶液、纖維、合金、聚合物等。通過SAXS測定，可以得到微區尺寸和形狀、非均勻長度、潔體積分數和比表面積等統計參數。

小角X射線散的試樣制備方法

①塊狀試樣

塊狀試樣太厚，光束無法通過，因此必須減薄

②薄膜試樣

如薄膜試樣厚度不夠，可以用幾片相同的試樣疊加在一起測試

③粉末試樣

粉末試樣應研磨成無顆粒感，測試時，需用非常薄的鋁箔（載體）包住，或把粉末均勻攪拌在火棉膠中，制成合適厚度的片狀試樣

④纖維試樣

對于纖維狀試樣，應盡可能剪碎，如同粉末試樣那樣制備

⑤顆粒狀試樣

對于無法研磨的粗顆粒狀試樣是比較麻煩的。一個方法是將顆粒盡可能切割成相同厚度的薄片，然后整齊的平鋪在膠帶上;另一個方法是將顆粒熔融或溶解，制成片狀試樣，但前提是不能破壞試樣原有的結構。

⑥液體試樣

溶液試樣須注入毛細管中測試。制備溶液時，需注意:1.溶質在溶劑中完全溶解,即無沉淀。2溶質與溶劑的電子密度差盡可能大。

鑠思百檢測中心對小角X射線散的樣品要求

粉末20mg；

塊體長寬1cm，越薄越好；

溶液2ml，需要測溶劑的話，溶劑也需要2ml。
