前言：

一般在歸類樣品屬性、統計文獻關鍵詞信息、變量交叉分析等工作中常需要設計韋恩圖來直觀表現樣品的在多屬性之間的交叉分布情況，在一般印象中 Origin 更擅長繪制帶有坐標系的圖片，但是得益于 Origin 強大的可開發和數據處理能力，Venn Diagram 插件可以輕松的在 Origin 中繪制韋恩圖。

本期插件介紹：

本期要介紹的插件是 OriginLab 官方技術支持團隊提供的 "Venn Diagram" 插件，用于在 Origin 中一鍵生成韋恩圖。插件支持的最低 Origin 版本為 Origin2018(9.5) 。

插件安裝：

Origin 插件下載完成后是后綴為".opx"的文件，只需先打開 Origin 軟件然后將 ".opx" 文件拖曳進 Origin 面板內即可完成安裝，安裝過程不會有提示出現，在面板右側 Apps 窗口中如果有了相應的插件圖標（圖標灰色并非不可用）即說明安裝成功。

具體介紹：

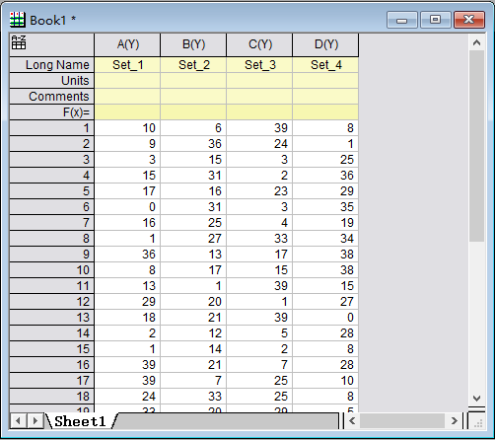

Venn Diagram 插件的使用十分簡單，可以說是一鍵生成，這里給出一個簡單的例子，首先初始畫一個工作表內部新建四列數據命名為 Set_1~4。每列中使用隨機數函數填充了一些隨機整數。

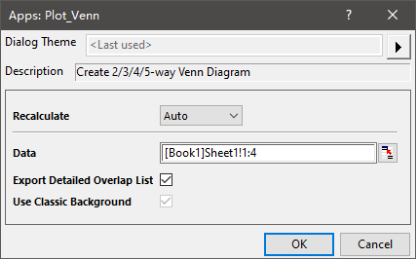

點擊 Venn Diagram 插件在 Data 欄中選中需要進行韋恩圖處理的數據范圍，勾選 Export Detailed Overlap List，這樣可以輸出統計信息，設置完成后點擊 OK 即可生成。

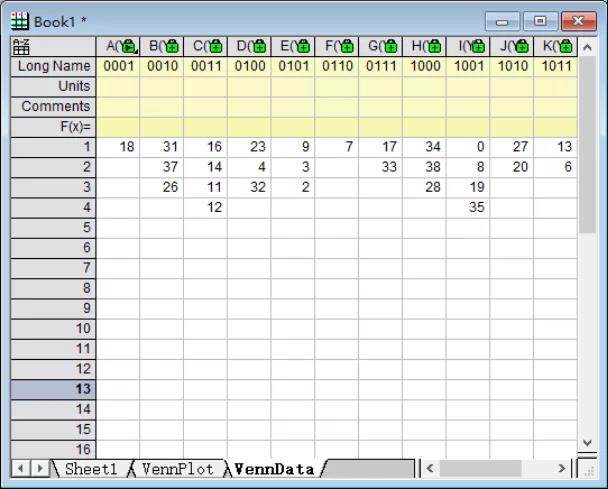

生成結果如下，并且在工作表中同時生成了兩個新的表單，在 Venn Data 表單中列出了具體各個韋恩分區下存在的元素：

當然繪制韋恩圖還有很多好用的工具這里推薦如下幾種方式：

?使用億圖 EDraw，億圖提供了多種模型和輸出圖形格式，同時也支持嵌套形的韋恩圖。

?西班牙國家生物技術中心 BioinfoGP 提供的 Venn 圖在線繪制工具，和本例提供的輸出結果很類似。

?根特大學 Bioinformatics & Evolutionary Genomics 課題組提供的在線繪制工具。(果然做生物的都是大佬)

?如果你是生信方向的你肯定聽說過 TBtools，很好的本地化統計軟件，除了韋恩圖還有巨多統計方式。（BTW：TBtools是支持Mac/Linux/Win 全平臺的）

?當然如果你足有有耐心可以手動統計，然后用 PPT 畫韋恩圖。

小結：

作者不是生物方向的所以針對專業的生物統計了解較少，接觸韋恩圖主要是做文獻調研過程中進行中進行重點關鍵詞交叉分布統計和對樣品信息進行整理時用到，一般五組的韋恩圖已經可以應付絕大多數情況。當然大于五組時 Venn 圖結構會很復雜，也不太適合表示交叉分布信息，當然只要你不介意它長這樣。。。
