材料常見電鏡制樣方法

TEM樣品制備

樣品形狀（塊材、薄膜、顆粒）、結構性質（緊密的、多空的）、化學性質（有機、無機）、物理性質（軟的、硬的、有延展性的）、電學性質（導體、半導體、非導體）各不相同，如何選擇合適的制樣方法？

常備制樣方法很多，例如：離子減薄、超薄切片、粉碎研磨、聚焦離子束FIB制樣、電解雙噴、散焦離子束，各有優缺點，各有局限性，各種方法如何配合使用得到最好的效果？

01離子減薄技術

原理

離子減薄技術是在高真空設備腔體中，利用Ar離子槍發射一定能量的聚焦Ar離子束（能量可調）對樣品表面特定區域進行連續沖擊，實現研磨減薄樣品的方法。離子槍位置相對固定（離子槍角度-Ar離子束入射角Theta可調），樣品夾持臺具有同心旋轉功能（轉速可調），以實現在樣品上較大范圍進行減薄。

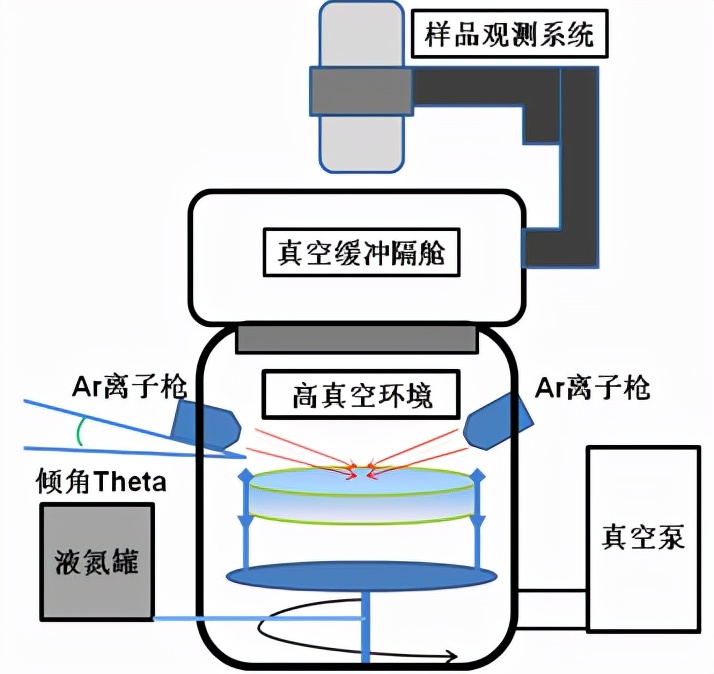

圖一 離子減薄儀結構示意圖（離子槍轟擊區域為樣品）

應用

1.主要用于制備透射電子顯微鏡的薄膜樣品；
2.可用于金屬、非金屬、半導體、陶瓷、巖石等固體材料的顯微鏡透射樣品制備；

材料試樣的制備

塊狀樣制備

（1）塊狀樣切成約0.3 mm厚的均勻薄片；

（2）均勻薄片用石蠟粘貼于超聲波切割機樣品座上的載玻片上；

（3）用超聲波切割機沖成Ф3 mm 的圓片；

（4）用金剛砂紙機械研磨到約100 μm厚；

（5）用磨坑儀在圓片中央部位磨成一個凹坑，凹坑深度約50~70 μm，凹坑目的主要是為了減少后序離子減薄過程時間，以提高最終減薄效率；

（6）將潔凈的、已凹坑的Ф3 mm 圓片小心放入離子減薄儀中，根據試樣材料的特性，選擇合適的離子減薄參數進行減薄；通常，一般陶瓷樣品離子減薄時間需2~3天；整個過程約5天。

02電解雙噴制樣

適用樣品

雙噴減薄適用制備金屬與部分合金樣品。 ① 不易于腐蝕的裂紋端試樣 ② 非粉末冶金試樣 ③ 組織中各相電解性能相差不大的材料 ④ 不易于脆斷、不能清洗的試樣 。

離子減薄適用制備 ① 不導電的陶瓷樣品 ② 要求質量高的金屬樣品 ③ 不宜雙噴電解的金屬與合金樣品。

特點

電解雙噴優點：效率高，上手快，即使無任何經驗者也可能噴出好樣品缺點：可能對樣品有污染。

離子減薄優點：污染小，尤其適用于薄膜，雙相合金，陶瓷等材料缺點：效率低，需要大量的經驗才能減好樣品。

03聚焦離子束制樣（FIB）

聚焦離子束技術（Focused Ion beam，FIB制樣）是利用電透鏡將離子束聚焦成非常小尺寸的離子束轟擊材料表面，實現材料的剝離、沉積、注入、切割和改性。隨著納米科技的發展，納米尺度制造業發展迅速，而納米加工就是納米制造業的核心部分，納米加工的代表性方法就是聚焦離子束。近年來發展起來的聚焦離子束技術（FIB）利用高強度聚焦離子束對材料進行納米加工，配合掃描電鏡（SEM）等高倍數電子顯微鏡實時觀察，成為了納米級分析、制造的主要方法。目前已廣泛應用于半導體集成電路修改、離子注入、切割和故障分析等。

原理

離子源

離子源是聚焦離子束系統的心臟，真正的聚焦離子束始于液態金屬離子源的出現，液態金屬離子源產生的離子具有高亮度、極小的源尺寸等一系列優點，使之成為絕大多數聚焦離子束系統的離子源。液態金屬離子源是利用液態金屬在強電場作用下產生場致離子發射所形成的離子源。液態金屬離子源的基本結構如圖1所示在源制造過程中，將直徑0.5 mm左右的鎢絲經過電化學腐蝕成尖端直徑只有5-10 μm的鎢針，然后將熔融的液態金屬粘附在鎢針尖上，在外加強電場后，液態金屬在電場力作用下形成一個極小的尖端（泰勒錐），液態尖端的電場強度可高達10^10V/m。在如此高的電場下，液態表面的金屬離子以場蒸發的形式逸出表面，產生離子束流。由于液態金屬離子源的發射面積極小，盡管只有幾微安的離子電流，但電流密度約可達106A/cm2，亮度約為20μA/sr。

聚焦離子束系統

聚焦式離子束技術是利用靜電透鏡將離子束聚焦成非常小尺寸的顯微切割技術，商用FIB系統的粒子束多是從液態金屬離子源中引出。由于鎵元素具有低熔點、低蒸汽壓以及良好的抗氧化力，因而液態金屬離子源中的金屬材料多為鎵（Gallium，Ga）。在離子柱頂端外加電場（Suppressor）于液態金屬離子源，可使液態金屬或合金形成細小尖端，再加上負電場（Extractor）牽引尖端的金屬或合金，從而導出離子束，然后通過靜電透鏡聚焦，經過一連串可變化孔徑（Automatic Variable Aperture，AVA）可決定離子束的大小，而后用質量分析器篩選出所需要的離子種類，最后通過八極偏轉裝置及物鏡將離子束聚焦在樣品上并掃描，離子束轟擊樣品，產生的二次電子和離子被收集并成像或利用物理碰撞來實現切割或研磨。

聚焦離子束技術（FIB）可解決的問題

（1）在IC生產工藝中，發現微區電路蝕刻有錯誤，可利用FIB的切割，斷開原來的電路，再使用定區域噴金，搭接到其他電路上，實現電路修改，最高精度可達5 nm。

（2）產品表面存在微納米級缺陷，如異物、腐蝕、氧化等問題，需觀察缺陷與基材的界面情況，利用FIB就可以準確定位切割，制備缺陷位置截面樣品，再利用SEM觀察界面情況。

（3）微米級尺寸的樣品，經過表面處理形成薄膜，需要觀察薄膜的結構、與基材的結合程度，可利用FIB切割制樣，再使用SEM觀察。
