XPS圖文教你使用origin作圖

本次介紹的是XPS的Origin作圖方式，將分成三期來講解整體XPS作圖。

首先，我們先看一個XPS成品圖。（參考文獻：Small Methods 2020, 2000701）

可以看出這個是不同材料O 1s XPS的對比圖，整體上的配色是處于淺色調，讓人看起來會覺得很亮，這對于投稿是很有好處的。并且層次處理也比較好，所以選定這個圖作為一個例子來講解。

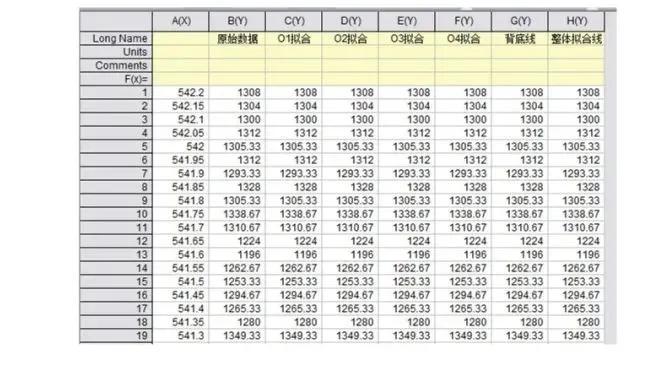

首先，我們準備好XPS數據，導入進Origin。并且分好對應的擬合線，這個在后面的處理圖像過程中很重要。

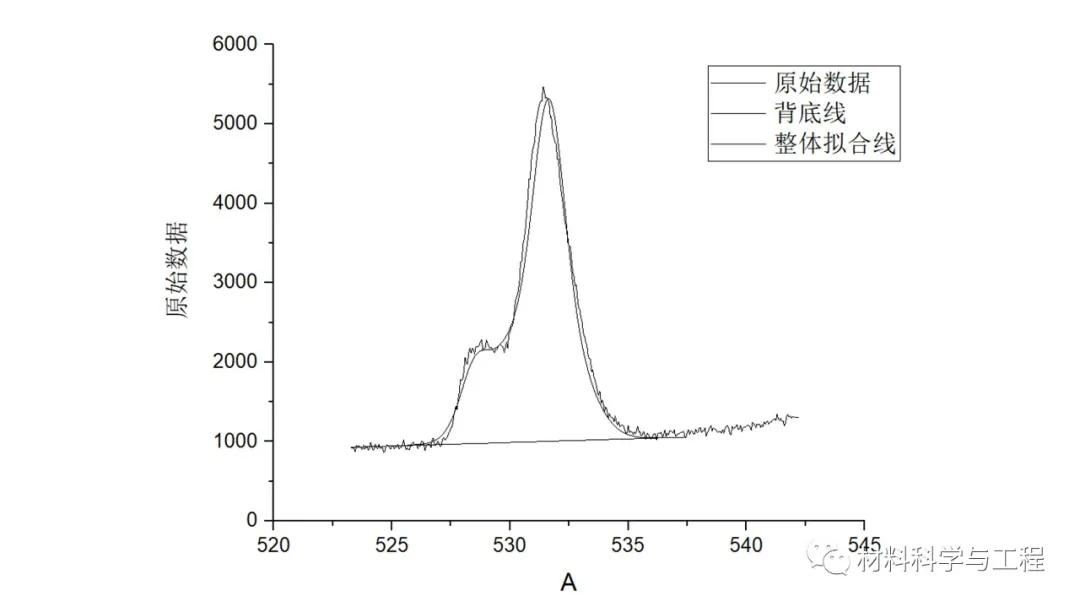

接下來，我們先做出來XPS整體圖的模型，把原始數據，整體擬合線和背底線進行作圖。

確保加入每根曲線的順序，以便后面我們處理圖層。接下來我們加入分好的擬合線，順序就是按照之前標著的O1 – O4。

接下來，我們改變一下橫縱坐標值的范圍，使XPS圖處于一個中心的位置。

這樣一個XPS的基底算是搭建完成，這里也給大家留下一個模板供大家使用。下期會給大家繼續講解XPS的圖像處理。
