sem掃描電鏡圖片參數怎么看

1、掃描電鏡照片參數解讀

圖Ⅰ掃描電鏡圖片展示，EHT=20.00kV即加速電壓20kV;WD=8.2mm，即工作距離8.2mm;Mag=7.94KX即放大倍數7940倍;Signal A=SE2即用SE2探測器。

掃描電鏡參數眾多,皆可顯示在圖片下方工具欄中,但決定圖像質量最直接、最關鍵因素是加速電壓（EHT)、工作距離(WD)、放大倍數(Mag）和檢測器種類。

2、電鏡參數解讀

2.1 加速電壓

       一般，加速電壓越高，圖像分辨率越高，當樣品導電性好且不易受電子束損傷時可選用高加速電壓，這時電子束能量大，對樣品穿透深，材料襯度減小，圖像分辨率提高。但加速電壓過高，電子束對樣品的穿透能力過大，樣品表面信息缺失，樣品看起來像玉一樣，如圖2D。

       低加速電壓時，入射電子能量較低，其與樣品的作用深度較淺，更能反映樣品最表層的信息，有利于樣品表層形貌的觀察（圖2A，C);此外，低加速電壓可以有效地減少荷電現象，更易觀察不導電樣品。如圖2B，樣品在10kV加速電壓下邊緣過亮，說明此處電荷大量積累，而圖2A用1kV加速電壓拍攝的同一部位就沒有明顯的荷電現象。

因此，根據自己的要求靈活地選擇加速電壓，才能得到理想的電鏡圖像。當需要觀測樣品的表面信息、樣品的導電性較差、樣品的熱穩定性較差時，需要選擇較低的，甚至是超低的加速電壓。當需要得到分辨率高的圖像、樣品表面存在有機污染或是樣品內部的相組成信息時，需要選擇較高的加速電壓。

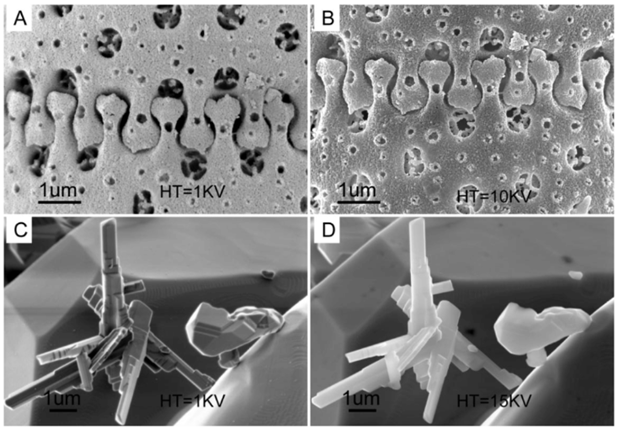

圖2不同加速電壓條件下的二次電子像。A，C為 1KV加速電壓條件下圖像，圖像表面細節清晰。B為 10KV加速電壓條件下圖像，圖像邊緣效應較強。D為15KV加速電壓條件下的圖像，圖像表面細節看不出。

2.2工作距離

工作距離(WD）是物鏡下極靴到樣品表面的距離。工作距離增大時，樣品上的束斑變大，分辨率下降，但孔徑角減小，景深增加。同時，較大的工作距離可以實現極小倍數成像，放大倍數能夠達到幾十倍（圖3)。通常工作距離可在2-45mm范圍內選用。觀察高分辨圖像時可選用小于5mm的工作距離，配合本機Inlens 探測器;而觀察粗糙斷口表面或較大的植物樣品時可以選用10mm 以上的工作距離，以獲得較大的景深。

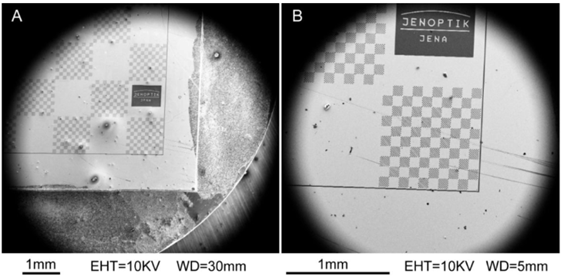

圖3不同工作距離條件下的二次電子像的最小倍數圖片。

2.3探測器種類

         SE2和Inlens都是二次電子探測器，用于樣品形貌檢測。ASB探測器是背散射電子探測器，用于元素襯度成像。詳見:各種探測器成像效果

2.4 放大倍數和標尺

掃描電鏡放大倍數:體現線圈磁場變化控制電子束掃描區域大小的能力范圍，是圖像顯示尺寸和電子束在樣品掃描區域尺寸的線性比值，以M表示，如果樣品上長度為L(zhǎng)直線上的信息，在顯像管上成像在L。長度上，則放大倍數為:

M=Lc/Ls

        現在的掃描電鏡幾乎全部用數碼相機照相。每個廠家對放大倍數的定義均不相同。每個儀器上也會有很多放大倍數顯示方法，對于不同儀器，相同放大倍數下看到的區域不一定一樣大。此時需要看標尺，所有儀器上的標尺長度是一致的。

而對于同一臺儀器，操作人員沒有調節放大倍數顯示方法的前提下，照的同一倍數的照片，大小絕對一致。但有時同一放大倍數下，顯示的標尺是不一樣的，如有時5000倍的照片顯示 1um的標尺，有時顯示的是2um的標尺，但標尺顯示的長度絕對是按比例的。有很多同學要求拍照的時候一定要相同的倍數下相同的標尺，但標尺是儀器根據放大倍數自行跳轉的。非要調成一樣是可以的，但多花費了時間，卻沒有實際意義。
