XPS對(duì)樣品的要求以及制樣方式

XPS可以測(cè)試哪些樣品？對(duì)樣品又有哪些要求呢？測(cè)試?yán)蠋熞话阒茦拥姆椒?？今天鑠思百檢測(cè)小編帶大家來(lái)詳細(xì)了解一下。

注：XPS是表面分析儀器，送樣品時(shí)注意用稱量紙包裹或者用一次性的離心管，盡量不要污染樣品。

常見(jiàn)的樣品粉末：

樣品要求：

1.粉末樣品用量：20mg以上（針對(duì)不同的制樣方式要求量不同，后續(xù)有說(shuō)明）

2.粉末樣品，磁性/非磁性都可以測(cè)試，但需和測(cè)試?yán)蠋熣f(shuō)明，根據(jù)測(cè)試?yán)蠋煹木唧w要求來(lái)。

3.樣品必須干燥。

4.粉末盡量研細(xì)

5.樣品無(wú)磁性，無(wú)腐蝕性，無(wú)揮發(fā)性元素

6.樣品表面清潔，切勿用手觸摸，保證表面為實(shí)際分析表面。

塊體/薄膜：

樣品要求：

1.常規(guī)：樣品無(wú)磁性，無(wú)腐蝕性，無(wú)揮發(fā)性元素，長(zhǎng)寬高不超出5*5*3mm，用雙面膠（普通/導(dǎo)電膠）直接粘在樣品臺(tái)上。磁性樣品需消磁處理。

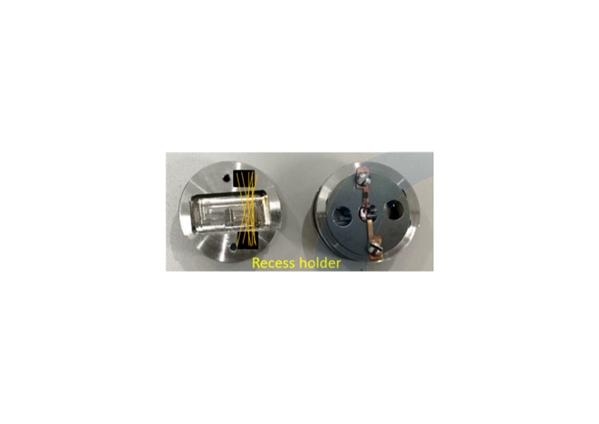

2.非常規(guī)：樣品無(wú)磁性，無(wú)腐蝕性，無(wú)揮發(fā)性元素，最大直徑3mm,高度13mm，（注：需要用特殊凹槽樣品臺(tái)）。

液體樣品：

將樣品滴在硅片/云母片（反復(fù)多滴幾次，干燥，均勻覆蓋基體），用雙面膠（普通/導(dǎo)電膠）直接粘在樣品臺(tái)上。

特殊樣品可以直接測(cè)試的液體

1.離子液體（Rebelo等研究表明，離子液體幾乎不揮發(fā)，蒸汽壓低于10-9bar）

2.液態(tài)金屬等飽和蒸汽壓高的

一般制樣的方法：

a.直接將粉末樣品粘在雙面碳導(dǎo)電膠或者普通雙面膠,樣品量2mg.

注：樣品本身含有C元素的，盡量讓測(cè)試?yán)蠋熡闷胀p面膠，防止因雙面碳導(dǎo)電膠上的碳，造成困擾。

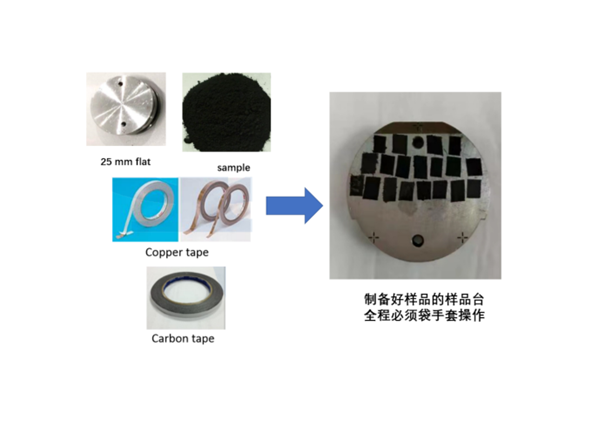

用雙面碳導(dǎo)電膠制樣圖

b.In膜壓片法：樣品量15mg

[1]準(zhǔn)備干凈的In膜（＞1cm×1cm）。

[2]將樣品鋪在In膜上，并用干凈的不銹鋼取樣勺將粉末均勻鋪滿整個(gè)膠帶，盡量薄。

[3]取另一片用丙酮擦拭干凈的In膜或干凈的稱量紙覆蓋住樣品。

[4]將In膜或干凈的稱量紙+樣品放置于兩塊平整的不銹鋼模塊中間，準(zhǔn)備壓片。

[5]將不銹鋼模塊或干凈的稱量紙+樣品放置在壓片機(jī)的平臺(tái)上，左手固定住不銹鋼塊以免其移動(dòng)，右手順時(shí)針將壓柱旋下壓緊模塊（壓機(jī)上方）。

[6]順時(shí)針旋緊放油旋鈕(壓機(jī)前方旋鈕)，拉動(dòng)右側(cè)壓桿，將壓力升至約10MPa，保持十幾秒。

[7]卸壓時(shí)先逆時(shí)針旋松放油旋鈕，再逆時(shí)針將壓柱旋松，從壓片機(jī)上取下不銹鋼模塊+樣品。

[8]將覆蓋住樣品的In膜或干凈的稱量紙去掉，輕輕磕一下粘有樣品的In膜，磕掉表面殘余的粉末。

[9]沿壓制好的樣品四周剪去In膜，制成～1 cm×1cm的壓片樣品，再用雙面膠粘在XPS樣品臺(tái)，待測(cè)XPS。

In膜壓片法制樣圖

c. 直接壓片法：樣品量30mg。直接用壓片機(jī)壓成小片，用模具缺點(diǎn)：壓片機(jī)的模具需要每次擦拭，樣品表面難免會(huì)污染），直接上下用稱量紙覆蓋樣品壓片。

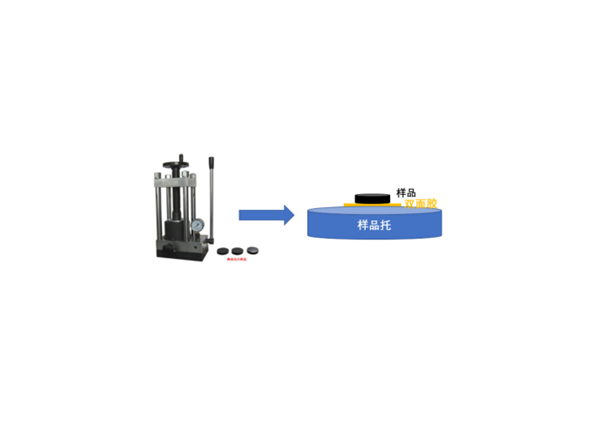

直接壓片的壓片機(jī)圖，樣品是示意圖

注：不同的測(cè)試?yán)蠋煵捎玫闹苽錁悠返姆椒ú煌?，一般選擇直接用雙面膠制備的比較多。

溫馨提示

1、不定期推出各種優(yōu)惠活動(dòng)，詳情咨詢客服。

2、測(cè)試前聯(lián)系在線客服確認(rèn)測(cè)試條件、檢測(cè)費(fèi)用、檢測(cè)周期等。

檢測(cè)咨詢熱線：15071040697    黃工QQ：82187958

公司網(wǎng)站：www.gzbj666.cn

武漢鑠思百檢測(cè)技術(shù)有限公司
