紫外光電子能譜應用

1. 前言

對于光電子能譜而言，大家比較熟悉的XPS，也是我們?cè)趯?shí)驗中經常遇到的表征。但是，實際上而言，光電子能譜最早是在紫外光激發下發現的。也正是因?yàn)樽贤夤廨椪障碌墓怆娦?yīng)的發現，啟發了愛因斯坦于1905年提出了著名的光電效應方程。

紫外光電子能譜（Ultraviolet photoelectron spectroscopy, UPS）用的是紫外光激發樣品表面，從而使得樣品表面出射光電子。He燈（He I激光能量為21.21 eV, He II 為40.82 eV），同步輻射光源由于能量連續可調，也可以作為真空紫外光源。

與XPS相比，紫外光能量較低，因而出射光電子大多來自價電子，很少用于定量分析。但是，價電子一般參與化學成鍵作用，因此UPS特別適合研究表明的成鍵作用。同時，UPS還能提供固體功函數，能帶結構等信息。測量能帶結構需要角分辨的UPS（ARUPS），比較復雜(小編也不懂)。今天主要為大家介紹利用UPS測量樣品功函數。

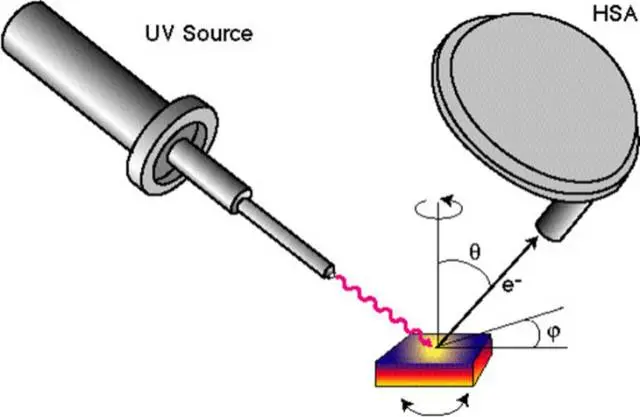

                            圖 0 UPS測量示意圖

2.功函數測量原理

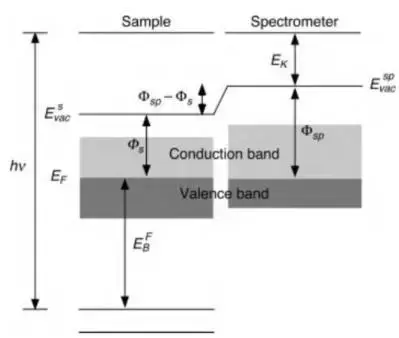

圖1能量分析器對金屬樣品功函數測量的影響[1]

一般UPS直接以費米能級為能量參考點，那么結合能EB=0就對應費米能級EF.但是由于實驗上的原因，愛因斯坦的光電方程需要考慮能量分析器的功函數(Φsp)的偏離：

EK=hv-EB-Φsp;

典型UPS譜圖如圖2所示：

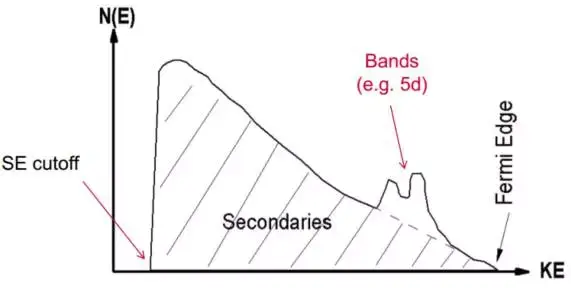

圖2 典型UPS譜。

左側為二次電子截止邊，右側高動能區為費米邊。光電子激發的電子在近表層發生非彈性散射作用，激發出的二次電子也有足夠的能量逃逸出表面，形成譜圖中的二次電子背景(secondary electrons background) [2]。

對于金屬樣品而言，給定激發光子能量hv，所檢測到的最大動能為：

Efermikinetic energy=hv -Φsp

而最小動能由樣品功函數(Φ)與分析器功函(Φsp)共同決定：

EK,MIN=Φ-Φsp（即為UPS中的截止邊，cutoff）

兩個能量進行差減，可以得到金屬樣品的絕對功函數

Φ=hv – (EK,MAX-EK,MIN)=hv-W

可以將W稱作UPS出射電子譜帶的寬度，即將費米邊的能量與截止邊的能量差減得到[1]。

注意：

1. 上述例子是以金屬樣品為例，此時金屬樣品與譜儀良好電接觸，費米能級完全一致，測得金屬的絕對功函數。

2. 對于半導體而言，EF位于帶隙之間，它與價電子所能填充能量位置（價帶頂）有一個位置的能量差,比較難確定，UPS譜圖高動能起始邊其實對應于價帶頂位置。采用上述計算方法，即hv-W，實際上得到的為價帶頂(VBM)位置，也可用來計算電離勢(Ionization potential)[3]。

3.功函數測量實例

3.1.   金屬（單晶）表面

在實際測量中，利用He I 紫外光就可以測得UPS譜，計算出功函數。

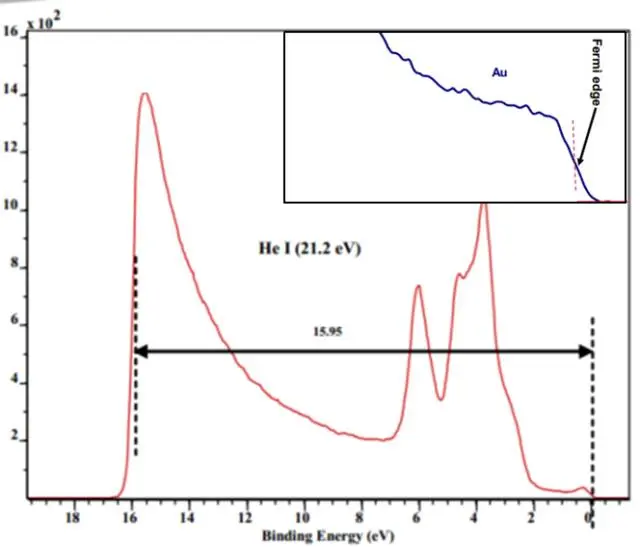

圖3 Au(111)單晶表面的UPS測量[2]

此處費米臺階中點可以定為費米能級位置。而截止邊能量為15.95eV，紫外光為He I為21.2eV;

則Au的功函數Φ=hv– (EK, MAX- EK, MIN)= 21.2-15.95=5.25 eV；

注：有時候?yàn)榱吮ＷC二次截止邊附近的電子動能大于0，減小真空腔體影響，得到較為銳利的截止邊，可以在樣品加上一定的偏壓，按照相應的偏壓值，以及上述公式計算功函數。

3.2.   多晶、粉末樣品

對于多晶樣品而言，利用UPS測量功函數的原理是一樣的，也需要得到費米邊和二次電子截止邊，但是實際上分析有一定的難度。

首先樣品不純，比如表面吸附水，會極大地影響功函數的測量值；其次如果樣品之間不夠致密，可能會把基底露出來，導致基底信號干擾。另外，樣品導電性也有很大影響，很多粉末樣品不導電，荷電效應也會對光電子出射產生影響,。

因此，粉末多晶樣品利用UPS得到的功函數值，會有比較大的測量誤差。

如果能保證制樣中樣品的潔凈程度，測得的結果也有意義，此處也舉一例：

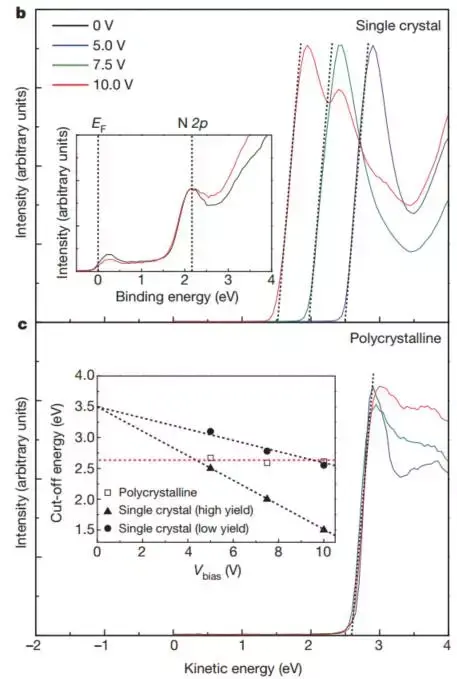

圖 4 Ca2N的功函數測量[4]

圖4中，給出了Ca2N二維片層材料的UPS功函數的測量。作者利用自制的設備，在超高真空條件下得到了干凈的表面，然后分別測試了單晶片和壓片多晶樣品的功函數，分別為3.5 eV和2.6 eV，分別來自樣品的（001）面和（100面）。

從圖4 b中可以看出，作者也通過在單晶樣品上面加上不同的偏壓（0 ~ 10 V），可以看出截止邊隨著偏壓的增加而線性移動。而多晶樣品隨偏壓變化不明顯，總是給出樣品中最低晶面的功函數[4]。

4. 價帶譜

UPS對于價帶電子結構非常敏感，因此能提供豐富的表面成鍵結構信息。比如CO在金屬表面的吸附，就可以用UPS進行探測CO的分子軌道信息(圖5)。

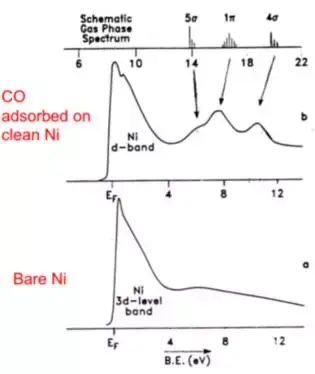

圖5 CO吸附與Ni表面的UPS譜
