玻璃化轉變溫度Tg測試方法介紹

玻璃化轉變溫度（Tg）是指由玻璃態轉變?yōu)楦邚棏B(tài)所對應的溫度。玻璃化轉變是非晶態高分子材料固有的性質，是高分子運動形式轉變的宏觀體現，它直接影響到材料的使用性能和工藝性能，因此長期以來它都是高分子物理研究的主要內容。玻璃化轉變溫度（Tg）是分子鏈段能運動的最低溫度，其高低與分子鏈的柔性有直接關系，分子鏈柔性越大，玻璃化溫度就低；分子鏈剛性大，玻璃化溫度就高。當前玻璃化轉變溫度測試方法主要以下三種：差示掃描量熱法、靜態熱機械分析法和動態熱機械分析法。

1. 差示掃描量熱法（DSC）
差示掃描量熱儀（Differential Scanning Calorimetry，簡稱DSC），是在程序控制溫度下，測量輸入到試樣和參比物的能量差隨溫度或時間變化的一種技術。根據測量方法的不同，DSC可分為熱流型DSC和功率補償型DSC，參見圖1結構示意圖。

DSC表征材料的玻璃化轉變溫度是測量材料的比熱容隨溫度的變化。Tg前后比熱容會發生較大變化，根據曲線可以確定玻璃化轉變溫度。玻璃化轉變溫度通常是一個吸熱方向的臺階，玻璃化轉變是一個區域，此法通常以與兩條外推基線的距離相等的線與曲線的交點作為玻璃化轉變溫度。圖2是DSC測試得到的曲線，我們常說的Tg溫度是與兩條外推基線距離相等的線與曲線的交點。

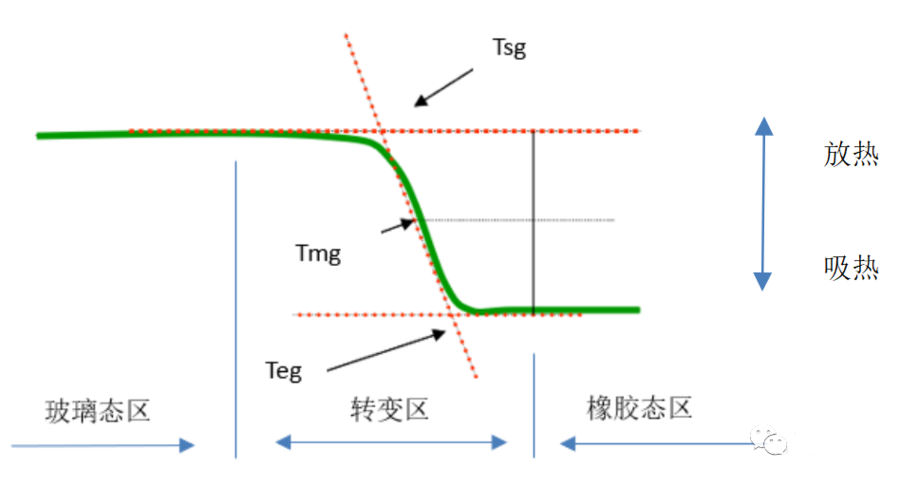

圖2   DSC測試玻璃化轉變Tg的曲線

DSC測試Tg具有操作及制樣都非常簡單的優點，但是對于一些熱效應比較小的樣品，很難獲得Tg溫度，而且受熱歷史及固化反應的影響較大。

2. 靜態熱機械分析法（TMA）
靜態熱機械分析法（Thermomechanical Analyzer，簡稱TMA）是以一定的加熱速率加熱試樣，使試樣在恒定的較小負荷下隨溫度升高發生形變，測量試樣溫度-形變曲線的方法。可以廣泛應用于塑膠聚合物、陶瓷、金屬、建筑材料、耐火材料、復合材料等領域。圖3為TMA結構簡圖，通常有壓縮、拉伸、針入和三點彎曲等工作模式。

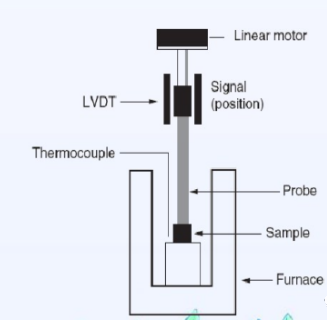

圖3   TMA儀器構造簡圖

依據聚合物在一定外力作用下，不同溫度下表現出的形變不一樣，在溫度-形變曲線上玻璃化轉變溫度處會有明顯的轉折，由此來確定玻璃化轉變溫度。圖4是TMA測試得到的曲線，玻璃化轉變溫度通常是指發生玻璃化轉變前后，在測量方向上尺寸隨溫度變化曲線的切線交點。

圖4 TMA用于玻璃化轉變溫度測試

TMA適合測試固體及薄膜的玻璃化轉變溫度，對制樣有一定的要求，通常會受熱歷史及是否有軟化點的影響，不適合填充材料的測試。

3. 動態熱機械分析法（DMA）
動態熱機械分析儀（Dynamic mechanical analysis，簡稱DMA），是測量黏彈性材料的力學性能與時間、溫度或頻率的關系。樣品受周期性（正弦）變化的機械應力的作用和控制，發生形變。

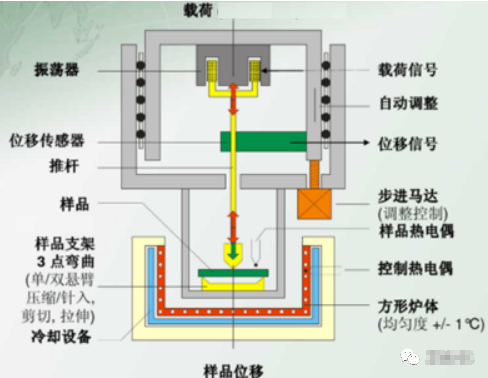

圖5   DMA儀器構造簡圖

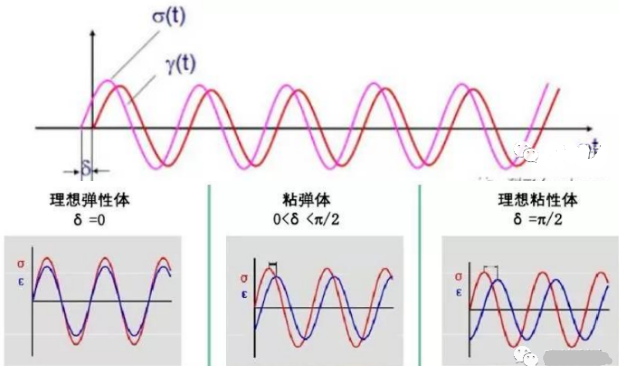

DMA是通過分子運動的狀態來表征材料的特性，分子運動和物理狀態決定了動態模量（剛度）和阻尼（樣品在振動中的損耗的能量），對樣品施加一個可變振幅的正弦交變應力時，將產生一個預選振幅的正弦應變，對粘彈性樣品的應變會相應滯后一定的相位角δ，如圖5所示。不同相位角δ代表樣品的粘彈態，見圖6。DMA常用夾具主要有單/雙懸臂、三點彎曲、拉伸、壓縮和剪切等模式。

DMA法是利用聚合物在玻璃化轉變過程中粘彈性將發生很大的改變，儲存模量急劇下降得到相應的曲線來確定玻璃化轉變溫度的。圖7是DMA測試得到的曲線，可以看到在玻璃化轉變區域，儲存模量急劇下降直至穩定的平臺，通過曲線的切線的交點可以得到玻璃化轉變溫度。同樣可以通過損耗因子曲線確定樣品玻璃化轉變溫度。

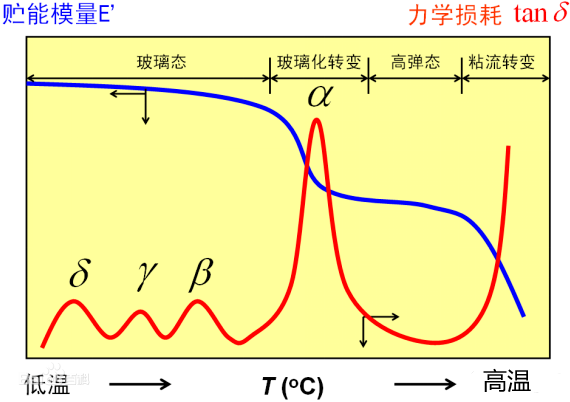

圖7 DMA用于玻璃化轉變溫度測試

DMA具有很高的靈敏度，能測到非常微弱的二次松弛過程，因此適合高結晶、高交聯的復合材料或填充材料的的測定。但是DMA制樣要求高，測試時間長，且?jiàn)A具類型會影響測試結果，另熱歷史對結果也會產生影響。

以上三種方法均為玻璃化轉變溫度的測試方法，不同的方法得到的玻璃化轉變溫度是沒法比較的，因?yàn)椴煌椒ㄔ聿灰粯?，且玻璃化轉變是一個溫度區域內發生的，而不是發生于某一點（測試時取哪一點作為玻璃化轉變溫度點，一般參考相關標準），因此測試方法選擇需要根據方法特點及樣品情況來進行評估，表征結果時需注明測試方法及測試條件?？傮w而言，就測試靈敏度及準確性而言排序 DMA>TMA>DSC 。
