TEM透射電鏡用來做什么

二維碼

發表時間：2023-12-26 16:52作者：鑠思百檢測

TEM透射電鏡用來做什么？針對這個問題鑠思百檢測小編將詳細介紹一下。

先來了解一下什么是TEM透射電鏡？

一、TEM透射電鏡簡介

透射電子顯微鏡是利用波長較短的電子束作為照明源，利用電磁透鏡進行聚焦成像的高分辨本領和高放大倍數電子光學儀器。透射電子需要穿過樣品內部，因此要求樣品不能太厚。TEM透射電鏡可以用來觀察樣品微觀形貌、晶格像或結構像、缺陷、位錯、第二相粒子等。

1、TEM透射電鏡工作模式

透射電鏡的不同工作模式源于電子與樣品發生作用時，通過樣品的電子具有不同狀態，有直接透過的電子束，也有發生散射偏轉的衍射束。

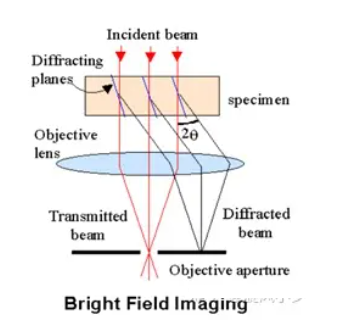

（1）明場像

在物鏡的背焦面處插入一個尺寸足夠小的物鏡光闌，只讓透射束通過光闌孔成像，阻擋衍射束；此時，直接有樣品處會被阻擋，透射束信號較少，而沒有樣品處信號更強，呈現“明場”。

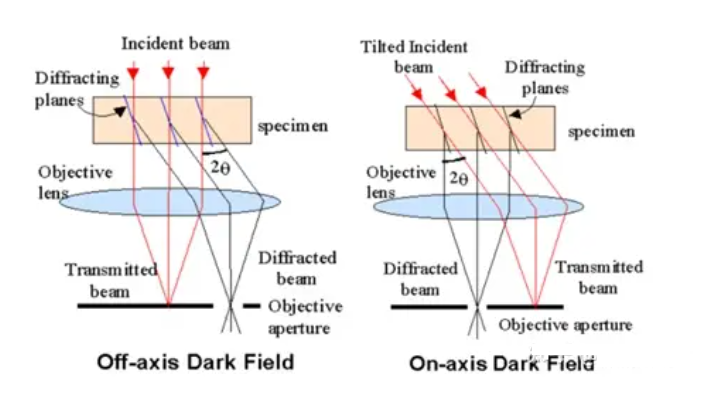

（2）暗場像

由于存在樣品的地方衍射束信號更強，而沒有樣品處衍射束信號若，呈現“暗場”。

①離軸暗場像：平移物鏡光闌，使光闌孔套住hkl斑點而把透射束擋掉，只讓單個衍射束成像，離軸暗場像質量差，物鏡的球差限制了像的分辨能力；

②中心暗場像：為了消除物鏡球差的影響，借助于偏轉線圈傾轉入射束，使衍射束與光軸平行，然后用物鏡光闌套住位于中心的衍射斑所成的的暗場像；中心暗場像能夠得到較好的襯度的同時，還能保證圖像的分辨率不會因?yàn)榍虿疃儾睢?/p>

（3）HAADF、MAADF、LAADF圖像

根據由于樣品原子序數不同導致的散射角度不同，對不同角度信號進行收集得到。HAADF、MAADF、LAADF圖像分別對應高角度、中角度以及低角度散射電子像。

其中，Z襯度像(Z-contrast)為非相干的相位襯度像；采用高角環形檢測器收集掃描透射電子顯微鏡(STEM)的衍射模式下的高角度漫散射電子成像；

（4）質厚襯度像

本質上是一種散射吸收襯度，即襯度是由散射物不同部位對入射電子的散射吸收程度有差異而引起的，它與散射物體不同部位的密度和厚度的差異有關，通過物鏡光闌的透射電子數目不同，引起電子束強度差異，形成襯度。散射本領大、透射電子數少的樣品部分所形成的像要暗些，反之，是亮些；

（5）選區電子衍射像以及會聚束電子衍射像

由于電子束在物質中也會發生衍射（類比XRD），降低中間鏡電流，上升中間鏡物平面至物鏡背焦面，得到電子衍射花樣。從衍射花樣中可以得到樣品豐富的晶體學參數、厚度、晶體類型等信息。

二、TEM透射電鏡用來做什么？

TEM透射電子顯微鏡廣泛應用于材料科學、生命科學、醫療、制藥、半導體、納米技術等領域，可對顯微形貌、晶體結構和相組織進行觀察與分析，對材料微區化學成分定性和半定量檢測，對復合材料界面特性進行研究等。

TEM透射電鏡主要功能及用途如下：

1）普通（高分辨）透射成像模式：可以用來觀察樣品的形貌和物相分布，高分辨像可用于確定材料的晶體結構，觀測微量相的分布、晶體缺陷及界面結構等;

2）電子衍射模式：主要用于物相、晶體結構研究，可進行選區電子衍射、會聚束電子衍射等;

3）STEM模式：具有0.16nm的高分辨率，1.5億倍的超高放大倍率，主要用于形貌及結構的觀察與分析。包含BF/DF/HAADF等成像探頭;

4）EDS能譜：主要用于材料的化學成分的定性、定量及面分布等分析;

5）EELS電子能量損失譜：用于材料的成分分析，對于輕元素（B、C、N、O等）的分析更為有效，可以和能譜相互補充，同時可以對元素的價態進行檢測和分析;

6）多孔樣品桿：可一次放入3個待測樣品，節省更換樣品的時間;

7）低溫雙傾樣品桿：通過液氮對樣品進行降溫，冷卻溫度可達-160℃，可用于對輻照敏感的樣品和須在低溫環境下觀測的樣品;

8）原位力熱耦合樣品桿（雙傾）：可對樣品進行微區加熱，最高溫度可達815℃，同時亦可根據需要對樣品進行拉伸、壓縮、彎曲納米壓痕等，最大驅動力≥100mN，最大驅動行程≥4μm，對樣品原子尺寸的精準驅動；此樣品桿用于觀測在變溫或者受力過程中材料結構發生轉變的原位實驗，可實時觀察和記錄其動態變化。

-END-
