Mott-Schottky曲線得到平帶電勢

通過測試Mott-Schottky曲線得到平帶電勢

一、測試方法

在一定濃度的Na2SO4溶液中測試Mott-Schottky曲線，具體的測試方法如下：

1. 配置一定濃度的Na2SO4溶液；

2. 將一定量待測樣品分散于一定比例的乙醇與水混合液中，超聲分散后，將導電玻璃片浸入（注意控制浸入面積）或?qū)⒁欢繕悠返卧谝欢娣e的導電玻璃上，待其干燥后可進行測試（此步驟制樣一定要均勻，盡可能薄。樣品超聲前可先進行研磨，超聲時可在乙醇溶液中加入微量乙基纖維素或Nafion溶液）；

3. 三電極體系測試，電解液為Na2SO4溶液，參比電極為Ag/AgCl電極，對電極為鉑網電極，工作電極為具有待測樣品的導電玻璃；

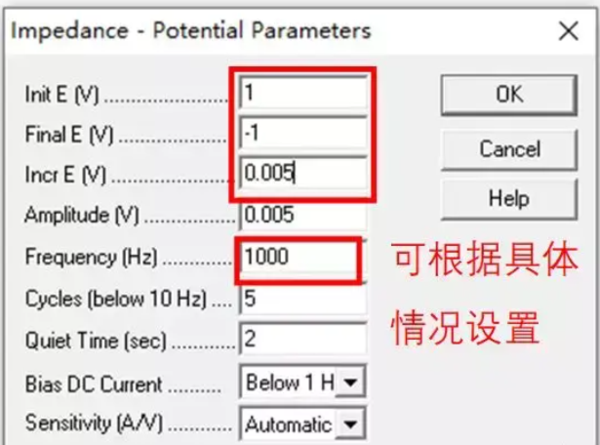

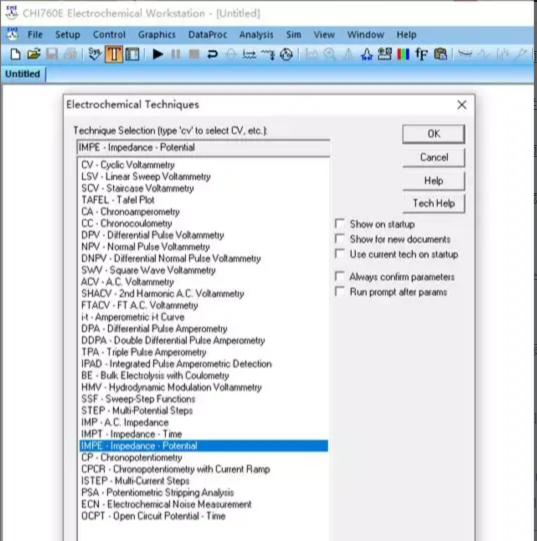

4. 在一定電壓范圍(一般為-1 ~ 1 V vs Ag/AgCl)進行測試，改變測試的頻率（一般為500、1000以及2000 Hz），得到相應的測試曲線。具體的設置界面如圖11和圖12所示。

圖12. 測試設置界面2
二、測試數據處理

測試的數據轉換為txt格式，根據測得的數據可計算半導體材料的平帶電勢。對于半導體在溶液中形成的空間電荷層（耗盡層），可用以下公式計算其平帶電勢：

斜率為負時對應p型半導體，斜率為正時對應n型半導體。由于電極的電容由雙電層電容（Cdl）以及空間電荷電容（Csc）兩部分組成，且

但是一般Csc <<Cdl ，故有C= Csc = C，根據txt數據（圖 13）的第一列（E）和第三列（Z ），分別轉換為NHE電位以及Csc = C = C = -1/wZ = -1/2πfZ ，做出1/C2-E圖即可得到Mott-Schottky曲線，將直線部分外推至橫坐標軸，交點即為平帶電勢。一般對于n型半導體，導帶底位置與平帶電勢一致，可認為平帶電勢為導帶底位置。

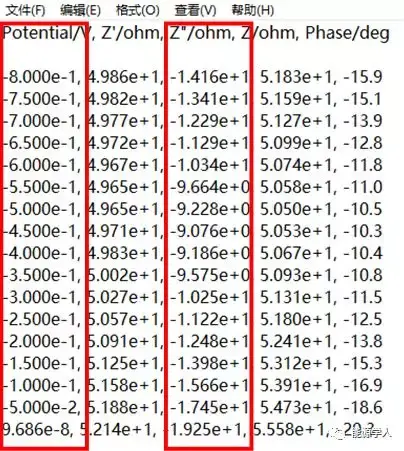

圖13. 保存的txt數據

圖15. Co9S8和ZnIn2S4的Mott-Schottky曲線圖

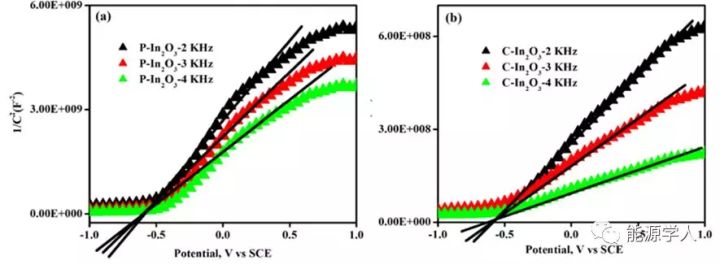

圖16. P-In2O3和C-In2O3的Mott-Schottky曲線圖
