如何對透射電鏡圖進行分析測量

電鏡圖一般最常見的就是透射電鏡圖和掃描電鏡圖，那么如何對這些圖進行分析并輸出報告呢？今天鑠思百檢測小編帶大家一起學習一下。先講TEM透射電鏡圖的。我們使用一個小軟件進行分析。

一、軟件介紹

我們使用的是這款 Nano Measurer 軟件

Nano Measurer

?二、使用教程

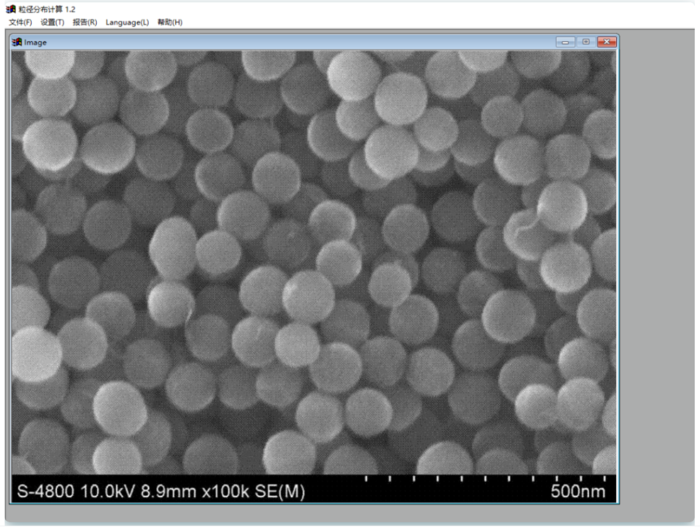

1.打開軟件，直接打開自己拍攝的圖片（jpg格式圖片）

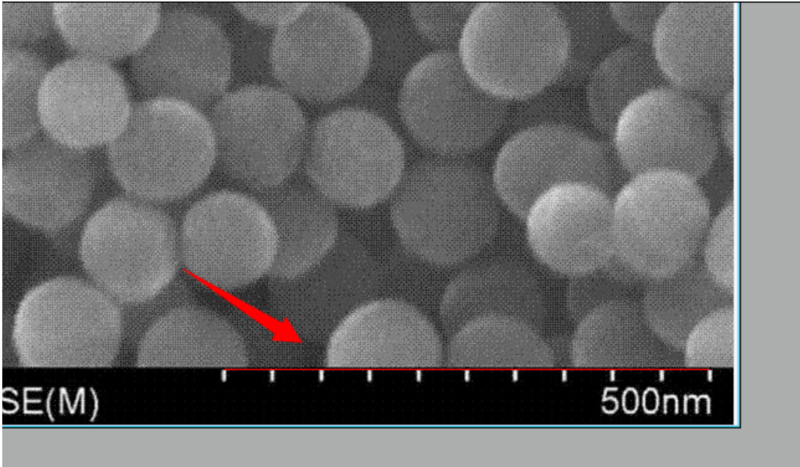

2.直接在圖上的標尺，畫一條橫線

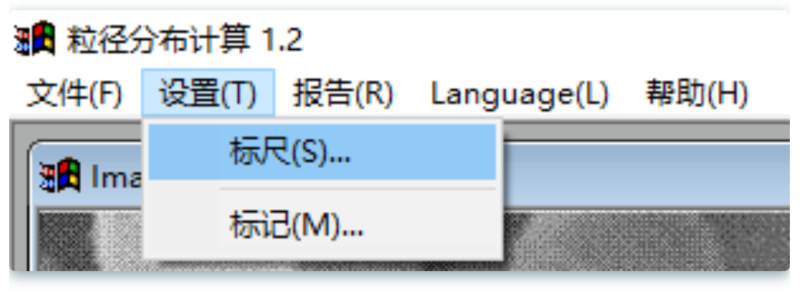

3.點擊設置標尺

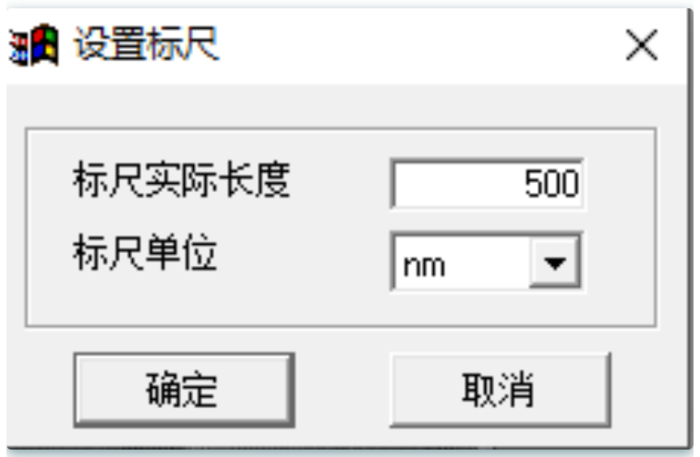

4.輸入標尺長度和單位

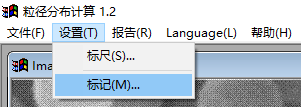

5.可以對標記進行設置

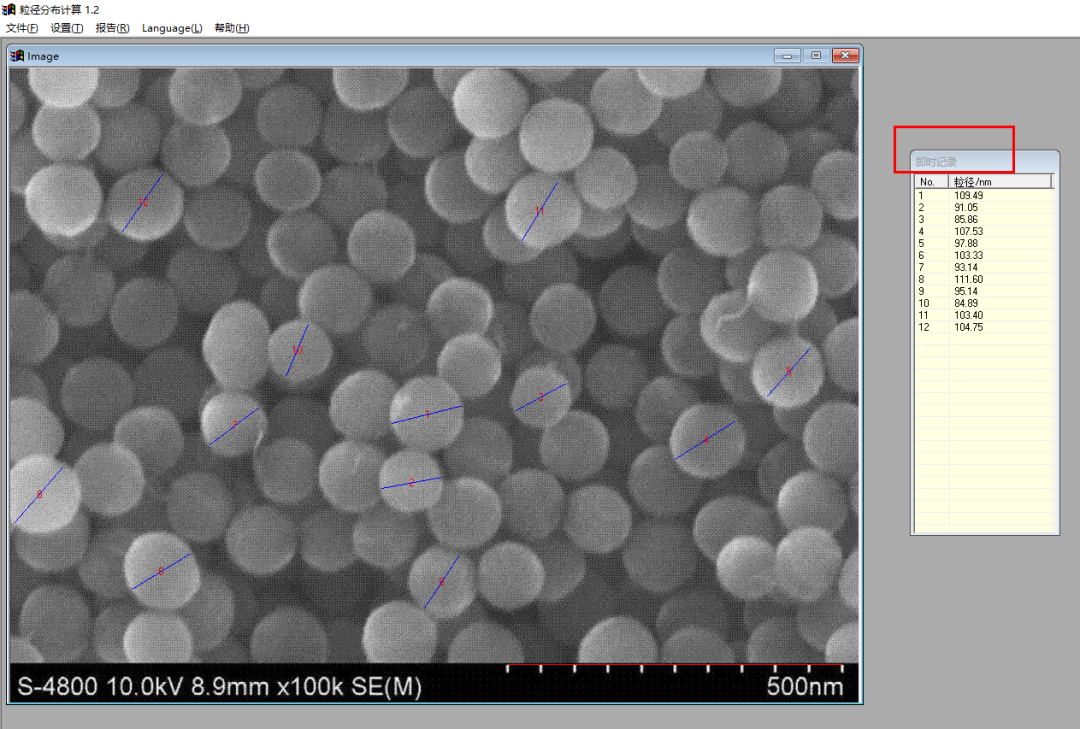

6.然后在圖中盡情的劃橫線吧，即時記錄部分就會記錄數據

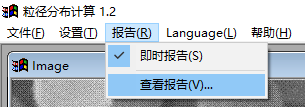

7.勾選完畢，選擇報告，查看報告

8.報告這里，包括最基本的統計數據，以及右邊的統計圖，可以生成jpg圖片。如果覺得不好看，或者有需要進一步作圖，可以直接導出統計報告，使用作圖軟件直接作圖即可。

9.趕緊來試試吧！
