穩態瞬態熒光光譜PL介紹，超詳細！

一、如何解讀熒光光譜

熒光光譜分為分為穩態和瞬態熒光光譜兩個大類，量子點的穩態熒光光譜又分為發射光譜（PL）和激發光譜（PLE）兩種。

PL光譜用于測定樣品的發光位置、相對熒光強度、缺陷態以及尺寸分布等信息。

PLE光譜主要是與對應的吸收光譜對比，可以得到不同發射峰位的樣品的成分組成信息。

瞬態熒光發射光譜儀主要測試的是量子點在脈沖激發下的熒光衰減曲線。由此可以得到量子點的輻射壽命以及量子點缺陷態等相關信息。

激發光譜：固定發射光的波長，改變激發光的波長，記錄熒光強度隨激發波長的變化。

發射光譜：固定激發光的波長，記錄不同發射波長處熒光強度隨發射波長的變化。

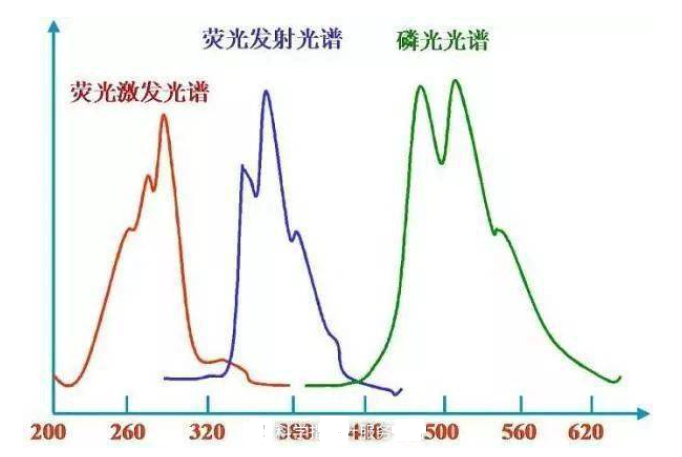

激發光譜和熒(磷)光光譜

熒光光譜能夠提供激發譜、發射譜、峰位、峰強度、量子產率、熒光壽命、熒光偏振度等信息，熒光分析定性和定量的基礎。

無論是激發還是發射熒光光譜圖，其都是記錄發射熒光強度隨波長的變化。所以熒光光譜中縱坐標為強度，橫坐標為波長。首先從圖中能獲取峰位和半峰寬。峰位的直觀體現是熒光的顏色；半峰寬則表示熒光的純度。

熒光光譜常與吸收光譜同時出現。所以可以與分子的吸收光譜相比較。圖3A為同一物質的吸收光譜（UV - Vis）、熒光激發光譜（PLE）和熒光發射光譜圖（PL）。從圖中不難發現激發光譜與吸收光譜非常相似。但是兩者有著本質的不同，吸收光譜的縱坐標是吸光度（Absorbance），反應物質吸收光的情況；熒光光譜的縱坐標是分子發出的熒光強度（Intensity），其不僅與物質吸光能力有關還和量子效率有關。在很多研究體系中，常常結合兩者分析問題。

二、穩態/瞬態熒光光譜原理

我們常見的穩態/瞬態熒光光譜儀（圖1）就是一種基于熒光光譜法原理，用于測定材料發光性能（如，激發光譜、發射光譜、量子產率、熒光強度以及熒光壽命等）的分析儀器，是一種綜合型的熒光光譜儀，既可以測得覆蓋200～1700 nm波段的紫外可見-近紅外光的穩態光譜，同時又可測得瞬態光譜。

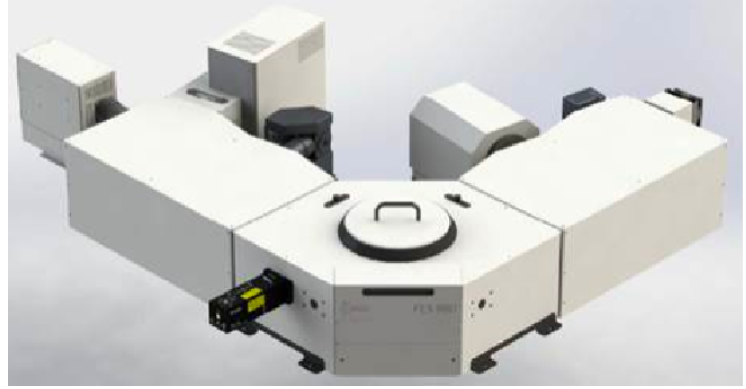

圖1 愛丁堡FLS980型穩態/瞬態熒光光譜儀

穩態/瞬態熒光光譜儀主要以時間相關單光子計數原理（time-correlated single photon counting）來作為測量熒光壽命的工作基礎，該原理簡稱為“單光子計數（SPC）法”，利用脈沖光源激發樣品后，樣品發出熒光光子信號，每次脈沖后只記錄某特定波長單個光子出現的時間t，經過多次計數，測得熒光光子出現的幾率分布P(t)，此P(t)曲線就相當于激發停止后熒光強度隨時間衰減的I(t)曲線，這好比一束光通過一個小孔形成的衍射圖與單個光子一個一個地通過小孔長時間的累計可得完全相同的衍射圖的原理是一樣的。

以FS920型穩態/瞬態熒光光譜儀為例，如圖2所示。

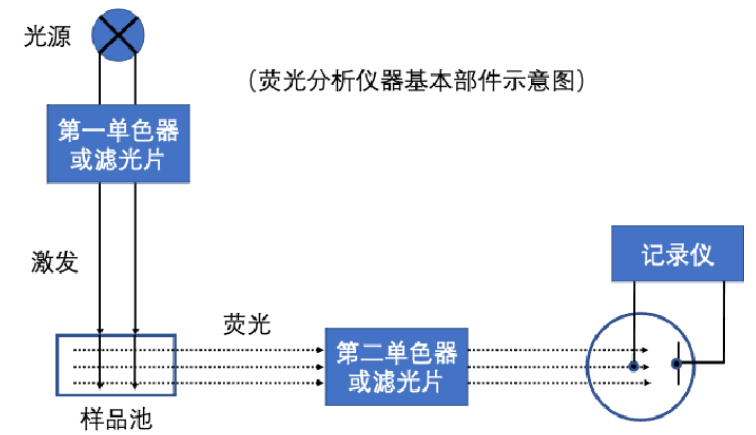

圖2 穩態/瞬態熒光光譜儀原理示意圖[2]

當熒光光譜儀進行工作時，被測的熒光物質在激發光照射下所發出的熒光，經過單色器變成單色熒光后照射于光電倍增管上，由其所發生的光電流經過放大器放大輸至記錄儀。一個激發，一個發射，采用雙單色器系統，可分別測量激發光譜和熒光光譜。

從得到的熒光光譜中，我們可以獲得以下主要譜參數[1]：

（a）激發光譜和發射光譜：激發光譜與吸收光譜極為相似，呈正相關；吸收光譜與發射光譜呈鏡像對稱關系；

（b）熒光壽命：去掉激發光后，分子的熒光強度降到去掉激發光時刻熒光強度I0的1/e所需要的時間，稱為熒光壽命（如圖5）；

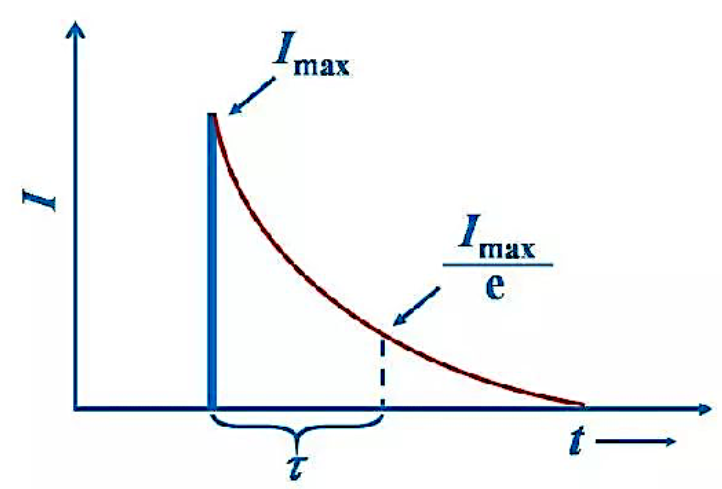

圖5 熒光壽命示意圖[2]

（c）量子產率: 熒光量子產率是物質熒光特性中最基本的參數之一。它表示物質發射熒光的效率，通常用?來表示，定義為發射量子數和吸收量子數之比，即由熒光發射造成的退激分子在全部退激分子中所占的比例，又稱為熒光效率。

（d）熒光強度：測定熒光的相對強度與一些因素有關。熒光的相對強度可以用式1-1表示：

式中，F(xiàn)---熒光強度，K---儀器常數，?---量子產率，I---激發光強度，a---摩爾吸收系數，d---樣品池的光徑，c---樣品的濃度。

三、穩態/瞬態熒光光譜儀器功能介紹

穩態/瞬態熒光光譜儀廣泛應用于多個領域，主要得益于其能實現多種功能性測試：

（a）能夠?qū)崿F(xiàn)不同類型樣品（包括液體，固體，薄膜以及粉末）的激發光譜、發射光譜（200～1700 nm）、同步掃描、動力學光譜、三維光譜的測試；

（b）通過配備紫外可見區多個波段皮秒脈沖激光器以及超連續穩態/脈沖白光激光器，能夠?qū)崿F(xiàn)覆蓋紫外可見近紅外波段穩態/瞬態激發，能夠分別進行熒光壽命、上轉換熒光壽命（30 ps～50 μs, 200 nm～1700 nm）和磷光壽命（1 μs～10 s, 200 nm～1700 nm）測試；

（c）利用大口徑積分球置于樣品倉內，通過直接光路測量絕對熒光量子產量（200 nm～1700 nm）；

（d）能夠進行不同溫區的變溫?zé)晒鈱?shí)驗（4 K～500 K）；

（e）配備偏振附件能夠?qū)崿F(xiàn)熒光各向異性測試；

（f）可進一步同顯微鏡耦合，進行微區穩態瞬態熒光測量、電致熒光測量等。

四、穩態/瞬態熒光光譜測試制樣要求

1、確定樣品有熒光/磷光性能，樣品要光激勵下能發光，不然所有熒光類測試都沒有意義！

看樣品是否有熒光，對于發光在可見區的樣品，最簡單直觀的：紫外激光燈照或者紫外暗箱照射下看看樣品有沒有發光。

一些熒光樣品在uv365燈下的照片：

2、粉末樣品：一般需要20mg以上，塊狀或薄膜樣品要求尺寸在1*1cm-2*2cm之間；

3、液體樣品：5ml左右，濃度自己把控；測液體的量子效率，需同時提供溶劑5ml；

4、需對比熒光強度的務必備注一下：同一測試條件下測試對比熒光強度；

五、穩態/瞬態熒光光譜測試常見問題

1、不知道激發波長，能進行PL測試嗎？

答：在未知激發波長的情況下，需要反復調整參數進行測試，還很有可能達不到預期的測試要求，導致后面一系列的數據問題，所以在測試之前最好能確定激發波長。

2、穩態熒光和瞬態熒光的區別是什么？

答：穩態比較熒光強度，一般強度越低說明載流子分離效果越好；瞬態比較壽命，壽命長短對性能的影響要視機制而定。

3、樣品一定先測穩態，再測量子產率、瞬態光譜？

答：產率測試前，樣品要測過光譜，不要沒有測過熒光就直接測產率?？赏瑫r(shí)預約“發射譜”+“量子產率”測試；

穩態譜的數據是壽命測試的必要條件，沒有測過光譜的，不清楚監測波長的，務必選擇發射譜測試。一般穩態譜和壽命用的激發波長是一樣的，或者是相近波長的激光器。熒光壽命的監測波長通常是光譜峰位或根據樣品發射機制來確定的。

4、樣品激發波長是325mm，如果最大的發射峰在325或650mm左右，能不能測出來？

答：通常不能。因?yàn)樵诩ぐl(fā)波長的整數倍都會出現倍頻峰，這個情況只能通過加濾波片進行解決，關于這個需要提前溝通咨詢。

5、熒光發射光譜峰比較弱是什么原因造成的？

答：如果不是最佳激發波長激發的，發射譜峰就會比較弱，測前應盡可能提供最佳激發波長。最佳激發波長激發時，會調節參數，在能力范圍內給出最佳數據；但如果樣品熒光效應本身不強，發射峰結果比較弱也是必然的。

6、樣品發射波長會變化嗎？

答：樣品的發射波長都是一定的，不會隨著激發波長的變化而變化，但是相對強度會有一定的變化。這是由于熒光發射發生在第一電子激發態的最低振動能級，而與熒光體被激發至哪一個電子態無關，所以熒光光譜通常與激發波長無關。
