白光干涉儀測量范圍

      白光干涉儀測量范圍怎么選擇？經常有同學做白光干涉儀測試，卻不知道選多大范圍的？今天鑠思百檢測小編就詳細的跟大家講解一下哦

      白光干涉儀又叫做非接觸式光學3D表面輪廓儀，是以白光干涉掃描技術為基礎研制而成用于樣品表面微觀形貌檢測的精密儀器。白光測量的粗糙度范圍從0.1nm到10μm。面和線粗糙度測量，可確保0.1nm的測量可靠性，不限制材質和形狀。利用光波干涉原理 將被測表面的形狀誤差以干涉條紋圖形顯示出來，并利用放大倍數高的顯微鏡將這些干涉條紋的微觀部分放大后進行測量，以得出被測表面粗糙度，可以輕松測量曲面粗糙度。

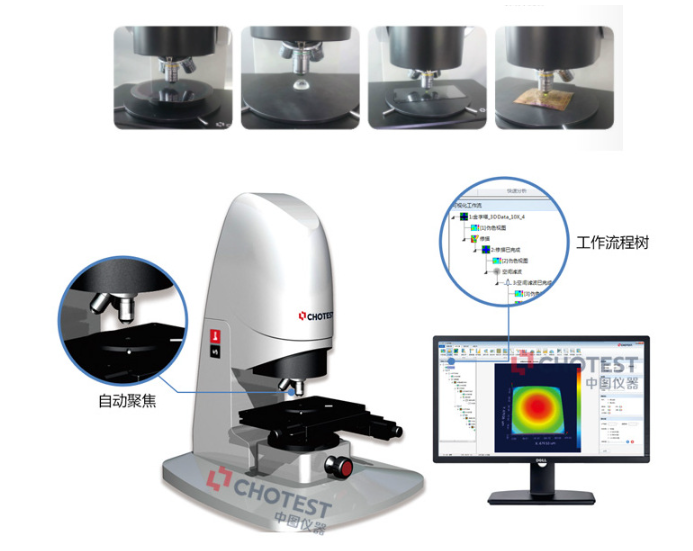

對所測樣品的尺寸，SuperViewW1白光干涉儀載物臺XY的行程為140*110mm（可擴展），Z向測量范圍最大可達10mm，但由于白光干涉儀單次測量區域比較?。ㄒ?0X鏡頭為例，在1mm左右），因而在測量大尺寸的樣品時，全檢的方式需要進行拼接測量，檢測效率會比較低，建議尋找樣品表面的特征位置或抽取若干區域進行抽點檢測，以單點或多點反映整個面的粗糙度參數。

可以測到12mm的尺寸，也可以測到更小的尺寸，XY載物臺標準行程為140*110mm，局部位移精度可達亞微米級別，鏡頭的橫向分辨率數值可達0.4um，Z向掃描電機可掃描10mm范圍，縱向分辨率可達0.1nm級別，因此可測非常微小尺寸的器件。

白光干涉儀對樣品尺寸要求是：

1. 樣品需平整；

2.樣品尺寸不超過50*50mm就可以

武漢鑠思百檢測的白光干涉儀檢測項目有：

表面粗糙度+三維形貌、臺階高度/斷差+三維形貌、樣品的三坐標測量+三維形貌

標準：

粗糙度性能參數依據ISO 25178國際標準在實驗室環境下測量Ra為0.2nm硅晶片Ra參數獲得；

臺階高性能參數依據ISO 25178國際標準在實驗室環境下測量4.7μm臺階高標準塊獲得。

白光干涉儀測量范圍怎么選擇？

白光干涉儀   一個點的最大范圍是0.5mmX0.5mm,再大的范圍的需要拼接，超范圍的可以多做幾個點。
