XRD的基本原理

鑠思百檢測給大家介紹一下xrd的一些基本原理，XRD　全稱x射線衍射（X-RayDiffraction），利用晶體中的x射線衍射現象獲得衍射后的x射線信號特征，經過處理得到衍射圖樣。利用光譜信息，我們不僅可以確定常規顯微鏡的相位，而且可以用“透視眼”來判斷晶體內是否有缺陷（位錯）和晶格?，F(xiàn)在讓我們簡單了解一下XRD的原理和應用，以及分析方法。讓我們從研究XRD原理開始。（鑠思百檢測）

1．X射線衍射儀的基本構造

XRD衍射儀具有廣泛的適用性。它通常用于測量材料，如粉末，單晶或多晶體。具有檢測速度快、操作簡單、數據處理方便等優點。這是一個標準“良心產品”

在x射線衍射儀領域，x射線產生系統（產生X射線）是“太陽”，測角檢測系統（測量2θ和獲得衍射信息）是“眼睛”，記錄和數據處理系統是“大腦”，三者協一起工作輸出衍射圖樣。其中測角儀是核心部件。其制作較為復雜，直接影響實驗數據的準確性。畢竟，眼睛是心靈的窗戶。下面是X射線衍射儀和測角儀的結構示意圖。

XRD結構簡圖

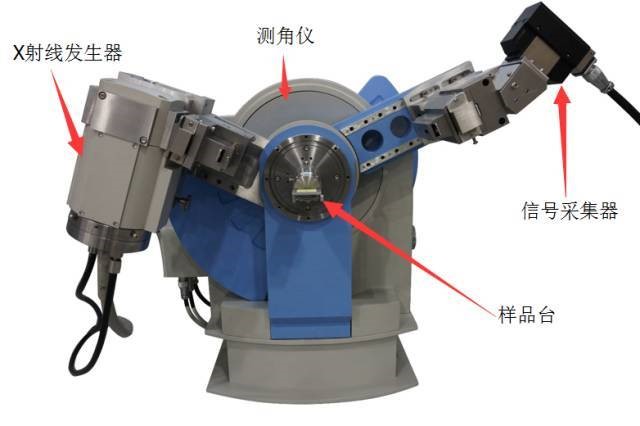

XRD立式測角儀

2．X射線產生原理

x射線是一種高頻電磁波，其波長為10-8-10-12m，由于穿透力強，在磁場中的傳播方向不受影響，遠小于可見光。小貼士：X射線對人體有一定的輻射和副作用。目前鉛玻璃主要用于屏蔽。

x射線是由高速電子流或其它高能輻射流與其它物質碰撞并與物質內部原子相互作用時突然減速而產生的。（鑠思百檢測）

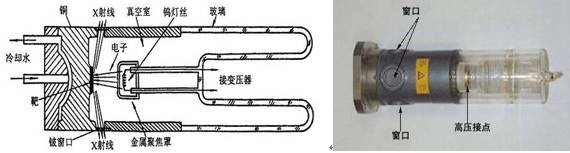

X射線管的結構

不同的靶材料由于原子序數的不同和外層電子排列的不同而具有不同的特征x射線波長。利用長波長目標的XRD獲得的衍射圖樣的峰值位置沿2theta軸有規律地延伸，短波長目標的XRD譜沿2theta軸規則地壓縮。但應注意的是，無論使用何種靶x射線管，由所得衍射譜得到的樣品平面間距d值是相同的，與靶無關。

輻射波長與衍射峰強度的關系是衍射峰強度主要取決于晶體結構，而樣品的質量吸收系數（MAC）與入射線的波長有關。因此，不同耙子對同一樣品的衍射峰強度略有不同。特別是對于混合物，各相的MAC隨所選波長的變化而變化，如果波長選擇不當，可能導致xrd定量結果不準確。

由于不同元素的mac突變具有不同的波長，因此該波長被稱為材料的吸收極限，超過該極限將發生強烈的熒光散射。因此，在分析樣品中的元素和選擇靶材料時，通常選擇靶中元素的原子序數小于靶中元素的原子序數 Co～ Mo。會有強烈的熒光散射。例如，用 Fe Fe分析含f Fe的樣品是合適的，但不適合分析含mn、cr、v和ti的材料。常見的陽極靶標有：Cr，F(xiàn)e，Co， Ni， Cu， Mo， Ag， W，最常用的是Cu靶。（鑠思百檢測）

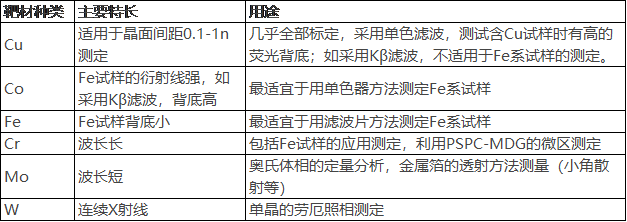

表1-1 常見靶材的種類和用途

3．XRD基本理論基礎

(1)X射線衍射

當x射線衍射以電磁波的形式投射到晶體中時，會被晶體中的原子散射，散射波與原子中心發射的散射波相似，每個原子中心發射的散射波與源球面波相似。由于原子周期性地排列在晶體中，這些散射的球面波之間存在固定的相位關系，這將導致球面波在某些散射方向上的增強和在某些方向上的抵消，從而產生衍射現象。

每個晶體中原子的排列是唯一的，因此相應的衍射圖案是唯一的，類似于人的指紋，因此可以進行相位分析。衍射線在圖形中的分布取決于單元的大小、形狀和方向。衍射線的強度由原子的類型和它們?cè)诩?xì)胞中的位置決定。（鑠思百檢測）

X射線穿過晶體產生衍射

(2)布拉格方程——XRD理論的基石

布拉格方程是晶體x射線衍射的基本條件。它反映了衍射線方向與晶體結構的關系。

布拉格方程：2dsinθ=nλ

其中θ為入射角，d為晶面間距，n為衍射級數，lambda為入射線波長，2eta為衍射角

注意：

（a）在滿足bragg方程方向的所有晶面上，所有原子衍射波的相位是相同的，其振幅是相互加強的。這樣，衍射線將出現在2 eta方向，并相互偏移，x射線的強度將減小或等于零。

（b）x射線的反射角與可見光的反射角不同。x射線的入射角和反射角之間的夾角總是2θ。

（3）謝樂公式——測晶粒度的理論基礎

x射線衍射帶的寬度與晶粒尺寸有關。晶粒越小，衍射線越寬。公式謝樂公也被稱為scherrer公式，描述了晶粒尺寸與衍射峰半峰寬之間的關系。（鑠思百檢測）

K為切勒常數，B為衍射峰半寬高，K=若B.89，若B為衍射峰積分寬度，K=1

θ為衍射角，λ為x射線波長，d為垂直于晶體平面的平均厚度。

注意：利用該方程計算平均粒度需要注意：

（1）是半峰寬，即最大衍射強度一半處的寬度，單位為弧度。

（2）測定范圍3-200nm

4．XRD原理常見疑難問答

在x射線衍射中，如果選擇不同的陽極靶，如銅靶或鈷靶，衍射譜是否相同？如果不一樣，峰的位置和強度有什么變化？是正常的嗎？

不同的目標具有不同的x射線特征波長。根據方程2dsin theta=nlambda，距離d的晶面族的衍射角是不同的，不同距離值的晶面族的衍射角是有規律變化的。因此，用不同的靶獲得的衍射圖中衍射峰的位置不同，且衍射峰的位置變化是有規律的。（每種晶體結構的晶面間距d是固定的，與何種靶材X射線管無關）

衍射峰在衍射圖上的相對強度主要由晶體結構決定，但樣品的吸收特性也與入射線的波長有關。因此，不同靶材獲得的同一樣品的衍射峰相對強度會略有不同，這與靶材有關。

（2）獲得了一批鈷合金樣品的XRD衍射數據。樣品中co含量在95%以上。樣品的譜線都在純鈷譜線的左側。低角度譜線偏離約0.2度，高角度譜線偏離約0.3-0.4度。它們是由第二相溶液引起的嗎？它們與固溶度之間的定性和定量關系是什么？

根據布拉格公式，峰位向左移動，相當于d值的增加，反映了胞參數的增加，表明其它原子已滲入到co的晶格中中，并且沒有觀察到新的衍射峰。表明鋁的無序固溶體保持了純鋁的晶體結構。

當x射線衍射數據已知時，如何計算晶格常數和晶粒尺寸畸變？

根據衍射峰的峰型數據，可以計算出晶格常數和晶粒尺寸畸變。在衍射峰的展寬僅由晶粒細度決定的條件下，根據衍射峰的展寬，應用scherrer公式可以估算出衍射方向上晶粒的厚度。（鑠思百檢測）

5．常用XRD參考書籍及分析軟件

參考書：黃繼武主編《多晶材料X射線衍射：實驗原理、方法與應用》，廖立兵主編《X射線衍射方法與應用》等。（鑠思百檢測）

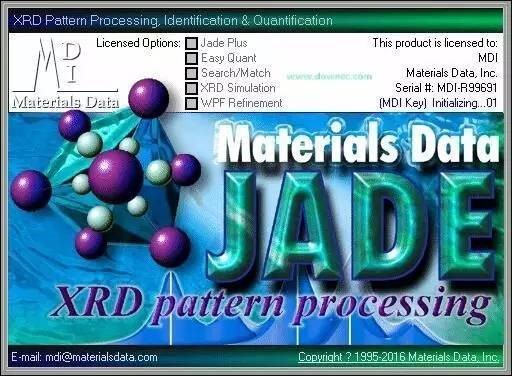

分析軟件：Jade5.0
