鑠思百檢測

DETECTION OF TECHNICAL SOUSEPAD

透射電子顯微鏡(TEM-EDS)掃描電子顯微鏡(FESEM-EDS)球差電鏡激光共聚焦顯微鏡(LSCM)原子力顯微鏡(AFM)電子探針儀(EPMA)金相顯微鏡電子背散射衍射儀(EBSD)臺階儀,膜厚儀,探針接觸式輪廓儀,3D輪廓儀工業(yè)CT白光干涉儀(非接觸式3D表面輪廓儀)電鏡測試FIB制樣離子減薄制樣冷凍超薄切片制樣樹脂包埋制樣(生物制樣)液氮脆斷制樣金網(wǎng)鉬網(wǎng)銅網(wǎng)超薄碳膜微柵制樣電鏡制樣X射線光電子能譜分析儀(XPS)紫外光電子能譜(UPS)俄歇電子能譜(AES)X射線衍射儀(XRD)X射線散射儀SAXS/WAXSX射線殘余應(yīng)力分析儀X射線熒光光譜分析儀(XRF)電感耦合等離子體光譜儀(ICP-OES)紫外可見反射儀(DRS)拉曼光譜(RAMAN)紫外-可見分光光度計(UV)圓二色譜(CD)傅里葉變換紅外光譜分析儀(FTIR)吡啶紅外(DRIFTS)單晶衍射儀穆斯堡爾光譜儀穩(wěn)態(tài)瞬態(tài)熒光光譜分析儀(PL)原子吸收分光光度計原子熒光光度計(AFS)三維熒光 /熒光分光光度計紅外熱成像儀霧度儀旋光儀橢偏儀光譜測試電感耦合等離子體質(zhì)譜儀(ICP-MS)電噴霧離子化質(zhì)譜儀(ESI-MS)頂空-固相微萃取氣質(zhì)聯(lián)用儀(HS -SPME -GC -MS)二次離子質(zhì)譜(SIMS)基質(zhì)輔助激光解吸電離飛行時間質(zhì)譜儀(MALDI-TOF)裂解氣質(zhì)聯(lián)用儀(PY-GC-MS)氣質(zhì)聯(lián)用儀(GC-MS)同位素質(zhì)譜儀液質(zhì)聯(lián)用儀(LC-MS)質(zhì)譜測試差示掃描量熱儀(DSC)熱重分析儀(TGA)熱分析聯(lián)用儀(DSC-TGA)靜態(tài)/動態(tài)熱機械分析儀(TMA/DMA)熱重紅外聯(lián)用儀(TG-IR)熱重紅外質(zhì)譜聯(lián)用儀(TG-IR-MS)熱重紅外氣相質(zhì)譜聯(lián)用(TG-IR-GC-MS)紅外熱成像儀激光導(dǎo)熱儀錐形量熱儀(CONE)熱譜測試電子順磁共振波譜儀(EPR、ESR)固體核磁共振儀(NMR)液體核磁共振儀(NMR)微波網(wǎng)絡(luò)矢量分析儀/矢量網(wǎng)絡(luò)分析儀核磁順磁波譜測試比表面及孔徑分析儀(BET)表面張力儀(界面張力儀)高壓吸附儀化學(xué)吸附儀(TPD TPR)接觸角測量儀納米壓痕儀壓汞儀(MIP)表界面物性測試氣相色譜儀(GC)高效液相色譜儀(HPLC)離子色譜儀(IC)凝膠色譜儀(GPC)液相色譜(LC)色譜測試電導(dǎo)率儀電化學(xué)工作站腐蝕測試儀介電常數(shù)測定儀卡爾費休水分測定儀自動電位滴定儀電化學(xué)儀器測試Zeta電位儀工業(yè)分析激光粒度儀流變儀密度測定儀納米粒度儀邵氏 維氏 洛氏硬度計有機鹵素分析儀(F,Cl,Br,I,At,Ts)有機元素分析儀(EA)粘度計振動樣品磁強計(VSM)土壤分析測試植物分析測試其他測試同步輻射GIWAXS GISAXS同步輻射XRD,PDF,SAXS同步輻射吸收譜-高能機時同步輻射吸收譜之軟X射線同步輻射吸收譜之硬X射線同步輻射聚焦離子束掃描電鏡(FIB-SEM)礦物定量分析系統(tǒng)MLA球差校正透射電子顯微鏡高端電鏡類原位XPS測試原位EBSD(in situ -EBSD)原位紅外原位掃描電子顯微鏡(in-situ-SEM)原位透射電子顯微鏡高端原位測試飛行時間二次離子質(zhì)譜儀(TOF-SIMS)輝光放電光譜(GD-OES MS)三維原子探針(APT)高端質(zhì)譜類Micro/Nano /工業(yè)CT飛秒瞬態(tài)吸收光譜儀(fs-TAS)掃描隧道顯微鏡深能級瞬態(tài)譜儀正電子湮滅壽命譜儀其他XPS數(shù)據(jù)分析XRD全巖黏土分析表面成分分析技術(shù)-XPS測試分析常規(guī)XRD數(shù)據(jù)分析成分指紋分析技術(shù)-紅外測試分析二維紅外光譜技術(shù)紅外(IR)數(shù)據(jù)分析拉曼數(shù)據(jù)分析三維熒光數(shù)據(jù)分析圓二色譜(CD)數(shù)據(jù)分析成分含量分析EPR/ESR數(shù)據(jù)分析VSM數(shù)據(jù)分析電化學(xué)數(shù)據(jù)分析矢量網(wǎng)絡(luò)數(shù)據(jù)分析電磁分析CT數(shù)據(jù)分析X射線吸收精細(xì)結(jié)構(gòu)普(XAFS)數(shù)據(jù)分析穆斯堡爾譜數(shù)據(jù)分析小角散射(SAXS/WAXS)數(shù)據(jù)分析高端測試分析固體核磁數(shù)據(jù)分析液體核磁(NMR)測試+分析一體化液體核磁(NMR)數(shù)據(jù)分析化學(xué)結(jié)構(gòu)分析EBSD數(shù)據(jù)分析TEM數(shù)據(jù)分析單晶XRD數(shù)據(jù)分析晶體結(jié)構(gòu)確證技術(shù)-XRD精修XRD定性定量分析晶體結(jié)構(gòu)分析BET數(shù)據(jù)分析其它數(shù)據(jù)分析需求熱分析數(shù)據(jù)處理數(shù)據(jù)分析作圖其他數(shù)據(jù)分析半導(dǎo)體激光器模擬發(fā)光二極管仿真光電探測器仿真太陽能電池仿真半導(dǎo)體器件仿真表面能差分密度磁矩單原子催化電荷密度電解水制氫反應(yīng)(HER)費米面(fermi surface)電子局域化函數(shù)(electron localization function)第一性原理分子模擬量子化學(xué)相分析有限元模擬常規(guī)理化-水樣常規(guī)理化-土樣/沉積物常規(guī)理化-氣體常規(guī)理化-植物/蔬果/農(nóng)作物常規(guī)理化-食品常規(guī)理化-肥料/飼料常規(guī)理化-巖礦常規(guī)理化-垃圾常規(guī)理化-職業(yè)衛(wèi)生常規(guī)理化-其它常規(guī)理化項目纖維素、半纖維素、木質(zhì)素含量bcr形態(tài)順序提取/tessier五步提取法土壤水體抗生素微塑料微生物磷脂脂肪酸(PLFA)非標(biāo)理化-其它非標(biāo)理化項目穩(wěn)定同位素放射性同位素同位素-其它金屬同位素同位素多糖的單糖組成測定可溶性寡糖定量土壤氨基糖多糖全套分析多糖甲基化植物糖化學(xué)-常規(guī)指標(biāo)糖化學(xué)液質(zhì)聯(lián)用LCMS高效液相色譜HPLC氣相色譜GC氣質(zhì)聯(lián)用GCMS全二維氣質(zhì)GC×GC-MS氣相色譜-離子遷移譜聯(lián)用儀(GC-IMS)液相色譜-原子熒光聯(lián)用(LC-AFS)制備型HPLC色譜質(zhì)譜數(shù)據(jù)分析液相色譜-電感耦合等離子體質(zhì)譜(LC-ICPMS)色譜質(zhì)譜DOM(FT- ICR- MS)水質(zhì)NOM(LC-OCD-OND)DOM(FT-ICR-MS)數(shù)據(jù)分析環(huán)境高端電池產(chǎn)品整體解決方案正極顆粒表面微觀形貌正極顆粒物截面形貌與元素三元正極顆粒循環(huán)前后晶界裂紋正極顆粒摻雜元素分布正極顆粒截面元素分布和晶格表征正極極片原位晶相分析正極極片截面元素分布和晶格表征正極表面CEI膜測試方法XPS正極極片截面微觀形貌觀察和元素分布正極極片CEI膜成分分析與厚度測定正極極片介電常數(shù)正極極片浸潤性正極極片包覆層觀察正極極片雜質(zhì)含量測定正極極片氧空位測定負(fù)極顆粒表面微觀形貌觀察和元素分布負(fù)極顆粒截面微觀形貌觀察和元素分布石墨類型判定負(fù)極顆粒粒徑分析負(fù)極極片孔洞分析負(fù)極顆粒包覆層觀察負(fù)極顆粒羥基含量測定負(fù)極極片包覆層觀察負(fù)極表面SEI膜分析XPS法負(fù)極極片SEI膜成分分析與厚度測定負(fù)極極片截面微觀形貌觀察和元素分布負(fù)極極片石墨碳和無定型碳比例隔膜表面微觀形貌觀察隔膜循環(huán)前后孔徑變化質(zhì)子交換膜形貌(厚度)觀察 CP+SEM質(zhì)子交換膜雜質(zhì)元素電池循環(huán)后鼓包氣電池循環(huán)后爆炸氣鋰電池極片和集流體間的粘結(jié)強度三元正極材料NCM比例燃料電池-整體解決方案電池產(chǎn)品-隔膜電池產(chǎn)品-優(yōu)勢項目正極材料-PH值正極材料-比表面積正極材料-磁性異物正極材料-化學(xué)成分正極材料-晶體結(jié)構(gòu)正極材料-粒徑分布正極材料-首次放電比容量及首次庫倫效率正極材料-水分含量正極材料-松裝密度正極材料-未知物分析正極材料-形貌,厚度與結(jié)構(gòu)正極材料-壓實密度正極材料-振實密度電池產(chǎn)品-正極材料負(fù)極材料-PH值負(fù)極材料-比表面積負(fù)極材料-層間距 石墨化度負(fù)極材料成分分析負(fù)極材料-磁性異物負(fù)極材料-粉末壓實密度負(fù)極材料-固定碳含量負(fù)極材料-化學(xué)成分負(fù)極材料-粒徑分布負(fù)極材料-石墨鑒定負(fù)極材料-水分負(fù)極材料-限用物質(zhì)含量負(fù)極材料-形貌與結(jié)構(gòu)負(fù)極材料-陰離子的測定負(fù)極材料-有機物含量負(fù)極材料-真密度負(fù)極材料-振實密度負(fù)極顆粒-石墨取向性(OI值)首次放電比容量及首次庫倫效率電池產(chǎn)品-負(fù)極材料電解液-電導(dǎo)率電解液-化學(xué)元素含量電解液-密度電解液-水分含量電解液-未知物分析電解液-游離酸(HF含量)電池產(chǎn)品-電解液電池產(chǎn)品-隔膜電池產(chǎn)品-隔膜
設(shè)為首頁 | 收藏本站

xps測試樣品要求/用量/時間/費用解答

 二維碼
發(fā)表時間:2020-08-21 09:36作者:鑠思百檢測來源:鑠思百檢測

20200807

xps測試對樣品的要求?

鑠思百:樣品可為 粉末,塊狀,薄膜樣品都可以。液體樣品請聯(lián)系鑠思百檢測工程師。


xps測試樣品 重量要求?

鑠思百:粉末樣品10mg以上,塊狀,薄膜樣品尺寸5*5*1mm。


xps測試深度?

鑠思百:根據(jù)材料不同屬性,一般只有幾個納米到十幾個納米左右


xps測試一個樣品要多久

鑠思百:一般3到5天可以出數(shù)據(jù)結(jié)果。


xps測試費用

鑠思百:根據(jù)測試要求,測試元素來報價。


xps測試數(shù)據(jù)某些價態(tài)會掃不出來嗎?

不會,全譜能量很高。如果測不出來,要么就是污染碳很高,要么就是含量很少。一般是后者原因居多。


請問我們送XPS碳材料的樣品,測樣老師會詢問里面的碳是石墨化碳或有機碳,請問其中的區(qū)別?

首先,測試時要提供給老師盡可能詳細(xì)的樣品信息,有助于測試?yán)蠋煾鶕?jù)樣品信息選擇合理的測試條件和數(shù)據(jù)處理方法。碳材料中可能會有不同形式的C物種,例如sp2或sp3,對應(yīng)物種的結(jié)合能位置也是不一樣的。另外,XPS數(shù)據(jù)處理通常會采用C1s譜峰進(jìn)行荷電校準(zhǔn),將烷烴碳譜峰位移到284.8eV,而不是采用sp2C校準(zhǔn)到284.8eV。荷電校準(zhǔn)是XPS數(shù)據(jù)處理中非常重要的一步,我們將在本期網(wǎng)絡(luò)課程的數(shù)據(jù)處理課程中進(jìn)行講解,請參加相關(guān)課程。


老師,請問XPS測出來的數(shù)據(jù)使用前有必要平滑處理么?如果平滑的話會不會造成某些特征峰的減弱甚至消失呢?那么平滑幾次合適呢?

首先不建議進(jìn)行平滑處理,因為平滑處理可能會導(dǎo)致譜圖失真,例如譜峰強度或形狀發(fā)生變化。如果發(fā)現(xiàn)譜圖信噪很差,建議調(diào)整測試參數(shù)(如提高Pass energy或者增加測試時間等)來提高信噪比。


請問多重分裂峰產(chǎn)生的原因有哪些呢?多重分裂峰不太清楚,是每個元素都會產(chǎn)生嗎?

原子外層電子是一個多電子體系,其中存在復(fù)雜的相互作用。當(dāng)原子的價殼層擁有未配對的自旋電子時,即當(dāng)體系的總角動量j不為零時,那么XPS激發(fā)出芯能級電子所形成的空位,會與價軌道未配對自旋電子發(fā)生耦合效應(yīng),使體系出現(xiàn)多于一個終態(tài),也就是在譜圖上出現(xiàn)多個譜峰,稱作多重分裂。不是每個元素都產(chǎn)生多重分裂峰,通常稀土金屬(4f軌道上有未成對電子存在)的4s能級表現(xiàn)有強的分裂,過渡金屬(3d軌道上有未成對電子存在)的3s能級表現(xiàn)有強的分裂,例如Mn 3s。因此利用s能級的多重分裂現(xiàn)象可以研究分子中未成對電子的存在情況,同時幫助化學(xué)態(tài)鑒別。


譜峰重疊,怎么處理?
首先要判斷是什么譜峰重疊在一起,可以有以下方法進(jìn)行處理:
(a)如果是特征譜峰和俄歇譜峰發(fā)生重疊,建議更換X射線能量;
(b)如果是比較元素含量,可以選擇測試元素的其他譜峰;
(c)進(jìn)行解譜分析。

衛(wèi)星峰是什么?對于衛(wèi)星峰,我們有必要進(jìn)行分峰分析么?它的相對位置的標(biāo)準(zhǔn)譜有么?

XPS譜圖中,除了特征譜峰,還存在由于終態(tài)效應(yīng)導(dǎo)致的衛(wèi)星峰,例如shake up/off峰,這些譜峰也是非常重要,可以幫助鑒定化學(xué)態(tài)。是否分峰取決于實驗需求,可以查找相關(guān)文獻(xiàn)幫助確定解譜參數(shù),例如對Co2p的解譜,可以參照這篇文獻(xiàn):Accurate peak fitting and subsequent quantitative composition analysis of the spectrum of Co2p obtained with Al Kα radiation: I: cobalt spine


老師剛才講到的全譜臺階變高那里說是可能樣品受到污染,請問這個污染指的是表面的污染還是內(nèi)部的?

首先更正一下,全譜中本底臺階狀升高是由于樣品中更深層電子在出射過程中發(fā)生非彈性碰撞能量損失所導(dǎo)致,這是光電過程中正常存在的。但是如果樣品表面被覆蓋或者存在污染層,樣品中出射的電子在穿過污染層時,會與污染物發(fā)生非彈性碰撞從而導(dǎo)致本底的異常抬高。在XPS測試時,這種本底的異常抬高可以幫助我們判斷表面是否被覆蓋或者存在污染層。


吸附材料在吸附物質(zhì)后為啥表面檢出量很低?
XPS是表面敏感的分析方法,通常探測深度小于10nm。如果材料樣品表面存在吸附層,在XPS可探測深度范圍內(nèi),可檢測到的材料含量會減少。如果表面的覆蓋層的厚度大于XPS的探測深度,可能導(dǎo)致XPS無法檢出到材料的信息。所以XPS測試的樣品要求表面是清潔的。

我在做有機物的XPS時會有很多氧的峰,測試過程是抽真空的,這些氧是怎么來的?

氧成分的來源有多種可能:

(a)樣品含有氧或者易被氧化,在傳遞到儀器進(jìn)行測試前就已經(jīng)含有氧;

(b)測試時,X射線束斑照射到樣品以外的區(qū)域;

(c)如果測試的是用導(dǎo)電膠粘的粉末樣品,XPS可能探測到導(dǎo)電膠中的氧成分;

(d)儀器的真空較差,腔體中氧的含量較高。


XPS測試,重復(fù)幾次的數(shù)據(jù)都沒有重復(fù)的很好,在往高能偏,往往是什么原因造成的?
如果每次測試的峰位不重復(fù)且偏高結(jié)合能,很可能是樣品荷電導(dǎo)致的,建議測試時開啟儀器的荷電中和功能。
對于寬帶半導(dǎo)體,根據(jù)O1s的高結(jié)合能一側(cè)的Energy loss spectra,為什么可以得到這個材料的禁帶寬度?對于過渡金屬氧化物,2p-3d共振PES與3p-3d共振PES相比,在表征VB的構(gòu)成時,有哪些優(yōu)缺點?

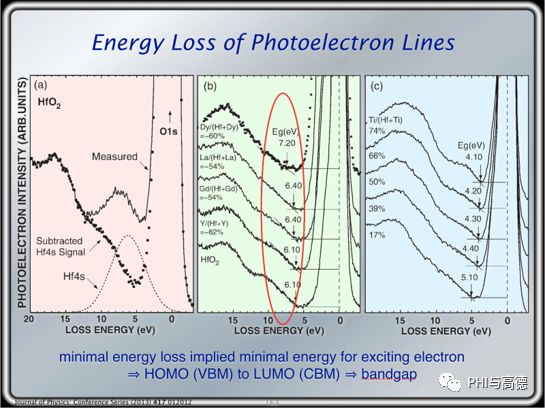

(a)O1s的能量損失譜是由于價帶電子向?qū)щ娮榆S遷而產(chǎn)生的,這個躍遷能量對應(yīng)于Band gap,如下圖所示;

(b)從文獻(xiàn)結(jié)果看,2p-3d共振有著更高的信號強度。但是這個領(lǐng)域接觸較少,無法提供更詳細(xì)的解答,建議多查找相關(guān)文獻(xiàn)。


問答Part 3 微區(qū)分析相關(guān)問題

PHI的儀器集成SXI成像功能?可以當(dāng)SEM嗎?

PHI XPS的X射線具有微聚焦掃描功能,X射線的束斑尺寸可以小于10um,所以可以進(jìn)行點分析、線分析和面分析。PHI XPS的SXI影像是收集的X射線激發(fā)的二次電子影像,可以實現(xiàn)對分析區(qū)域的準(zhǔn)確定位,但是空間分辨受限于X射線的束斑尺寸。然而SEM是采用的高能量電子束,所以空間分辨能力更高。
Mapping適用微區(qū)面積范圍和分辨率呢?
PHI XPS的真實X射線束斑可以達(dá)到7.5um, 也可以理解為最小分辨率。微區(qū)分析的面積范圍通常是從100um×100um到500um×500um。
EDS也有mapping,raman也有, 他們的區(qū)別是什么?
這三種技術(shù)的區(qū)別主要是來自于他們原理,導(dǎo)致他們在探測的信息和檢測的深度上都有差別:XPS檢測的X射線激發(fā)的光電子,EDS檢測的是電子激發(fā)的特征X射線,Raman檢測的是光子。所以XPS是表面靈敏的分析方法,探測深度小于10nm,可以提供元素成分和化學(xué)態(tài)信息。

問答Part 4 刻蝕深度分析相關(guān)問題

刻蝕深度分析過程?刻蝕的深度測定?

(a)XPS是表面分析方法,探測深度通常小于10nm,所以在需要結(jié)合離子源刻蝕進(jìn)行深度分析,例如先用XPS測試表面信息,然后用離子源刻蝕移除表面,之后重復(fù)XPS測試和刻蝕過程。

(b)離子源的刻蝕速率會采用標(biāo)準(zhǔn)樣品進(jìn)行測定,刻蝕的深度可以用刻蝕速率x刻蝕時間得到。但是需要注意的是,對于不同材料,刻蝕速率會有較大差別,特別是對于復(fù)雜材料會很困難得到的真實刻蝕速率。在深度分析時,通常是關(guān)注組分或化學(xué)態(tài)隨刻蝕時間的變化趨勢。另外,可以采用參照樣品標(biāo)定刻蝕速率或者通過膜厚儀測試刻蝕坑的深度來計算刻蝕深度。


刻蝕應(yīng)該會造成新的缺陷,怎么避免呢?

這是刻蝕中的常見問題。離子束刻蝕對樣品會存在破壞性,如破壞化學(xué)鍵和擇優(yōu)刻蝕,建議根據(jù)材料選擇合適的刻蝕離子源,盡可能降低對樣品的損傷,例如對有機材料進(jìn)行深度分析時建議選擇團(tuán)簇離子源。另外,可以選擇非破壞性的深度分析方法,例如角度分辨的XPS或者硬X射線XPS。


粉末樣品深度分析相關(guān)問題?

采用刻蝕方法進(jìn)行深度分析,通常是針對薄膜樣品。如果粉末樣品是由納米顆粒所組成的,對于刻蝕而言其表面到內(nèi)部是混亂無序的,所以不建議采用刻蝕方法對粉末樣品進(jìn)行深度分析。如果是具有core-shell結(jié)構(gòu)的樣品,建議采用調(diào)變?nèi)肷鋁射線的能量進(jìn)行深度分析。


老師怎么調(diào)節(jié)氬離子團(tuán)簇聚集程度,直接調(diào)節(jié)氬氣瓶上面的壓力嗎?怎么知道團(tuán)簇中原子個數(shù)?

對于PHI團(tuán)簇離子槍,可以通過軟件直接控制流量計調(diào)節(jié)團(tuán)簇離子大小。對于離子個數(shù)的測量需要專用的配件。


老師以核殼結(jié)構(gòu)的材料為例子時,為什么要比較兩個不同激光源的譜圖信息?單獨使用Cr激光比較不同深度材料化學(xué)結(jié)構(gòu)的差別是不是可以說明了?

核殼結(jié)構(gòu)是由核和殼兩部分構(gòu)成,在表征時需要確定核和殼兩部分的組成和含量差異。只用單一能量的XPS給出的測試結(jié)果,只能說明在這個深度下的元素組分,無法給出組分變化趨勢。調(diào)變?nèi)肷鋁射線能量可以得到不同探測深度的信息,低能量的X射線探測表面信息,高能量X射線探測更深的信息,這也是核殼結(jié)構(gòu)表征中常用的分析方法。


以上是XPS測試常見問題的相關(guān)介紹,更多測試需求請聯(lián)系鑠思百檢測工程師。

在線客服


 工作時間
周一至周六 :8:00-18:00
 聯(lián)系方式
客服-黃工:150 7104 0697
客服-劉工:18120219335
万源市| 柳林县| 当阳市| 会理县| 伊川县| 道真| 胶州市| 交城县| 彭山县| 赞皇县| 衡阳市| 榆中县| 沭阳县| 两当县| 华安县| 治多县| 金乡县| 昆山市| 普定县| 同德县| 邵武市| 吉首市| 昌吉市| 建湖县| 来宾市| 吴堡县| 昭苏县| 木里| 辽阳市| 通州市| 绥化市| 淄博市| 新化县| 梅州市| 堆龙德庆县| 万年县| 玉树县| 贞丰县| 衡东县| 岱山县| 土默特右旗|
