激光導熱儀測導熱系數的方法

材料的導熱性能測試方法眾多，大體可分為穩態法與瞬態法兩大類。其中穩態法（包括熱流法、保護熱流法、熱板法等）根據Fourier 方程直接測量導熱系數，但溫度范圍與導熱系數范圍較窄，主要適用于在中等溫度下測量中低導熱系數材料。

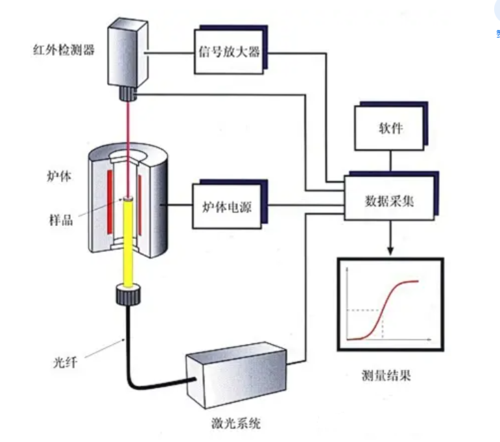

瞬態法則應用范圍較為寬廣，尤其適合于高導熱系數材料以及高溫下的測試，其中發展最快、最具代表性、得到國際熱物理學界普遍承認的方法是閃光法（Flash Method，有時也稱為激光法，激光閃射法）。

接下來介紹一下，激光導熱儀測導熱系數的方法

1.1 固體片狀樣品測試

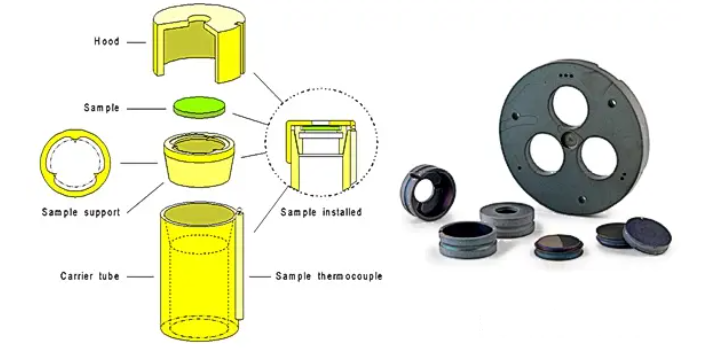

固體樣品支架與樣品槽采用鈦酸鋁材質，導熱系數低，熱損耗極小，且槽與支架分離，更換簡便；同時可根據樣品類型和尺寸定制樣品支架，支持大樣品，直徑可達25.4mm，通常適用于圓片(φ12.7mm)或方片 (10×10mm或6×6mm)樣品測試，是最為常見的測試類型。

圖4 固體樣品支架

1.2 液體/膏狀樣品測試

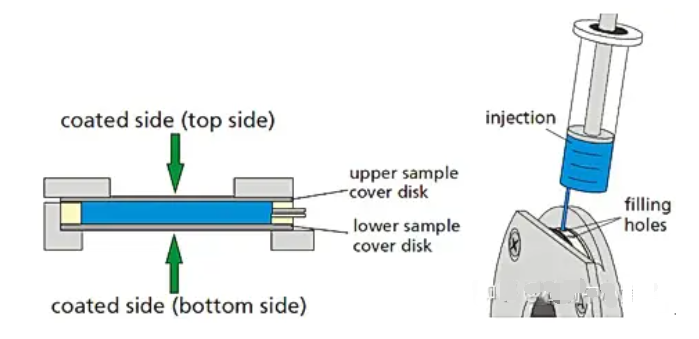

采用不銹鋼+PEEK樣品容器，上下兩端面采用厚度0.1mm的不銹鋼薄片進行密封，將液體或膏狀樣品注入到容器內，塞緊密封塞并將容器放到樣品支架上進行測試。

圖5 低粘度樣品支架

1.3 熔鹽樣品測試

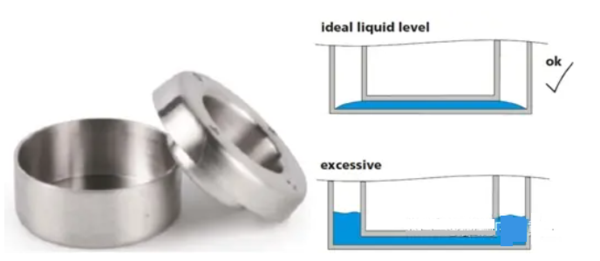

采用PtRh坩堝，將熔鹽樣品放置于坩堝中，液面不應沒過坩堝上表面，保持液面水平并將坩堝放到樣品支架上進行測試。

圖6 熔鹽樣品支架

1.4 粉末樣品測試

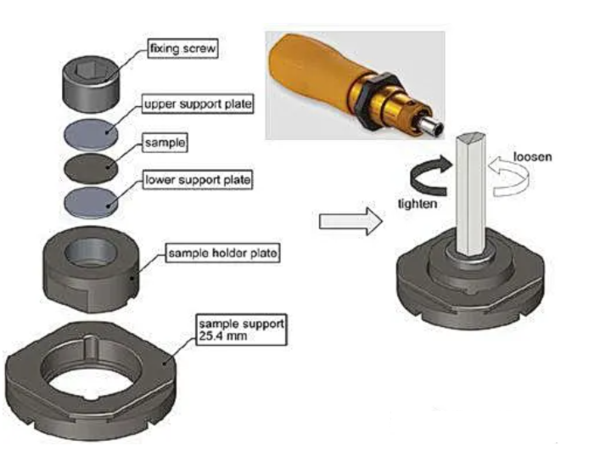

測試粉末樣品時，一般建議使用壓力容器（max. 300℃），將樣品置于上下兩支撐板之間，通過力矩扳手控制粉末的壓制力，將安裝好的容器放到樣品支架上進行測試。同時該容器也可用于測試樣品在一定壓力下的導熱性能。

圖7 粉末樣品支架

1.5 絲材樣品測試

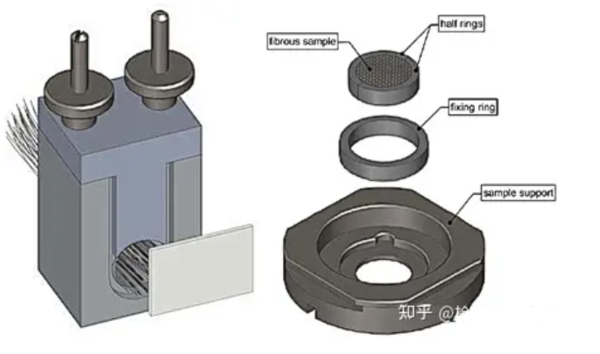

對于絲材樣品，有專門的絲材制樣工具，可將絲材束箍于特制的環內并進行切割打磨處理，制成普通的片狀樣品形狀，放入LFA的標準樣品容器中、以常規模式進行測試。

1.6 多層樣品測試

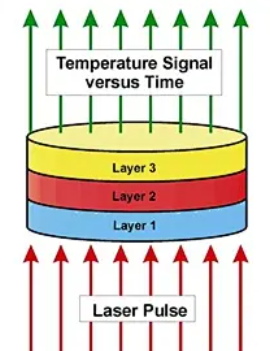

對于三層樣品，若其中兩層為已知層（熱擴散系數已知），另一層為未知層（熱擴散系數未知，可為上、中、下三層中的任意一層），在三層的其他參數（厚度、密度、比熱）均為已知的情況下，使用LFA 進行三層模式測試，可以計算得到未知層的熱擴散系數和兩層之間的接觸熱阻。

圖9 多層樣品測試

1.7 各向異性樣品測試

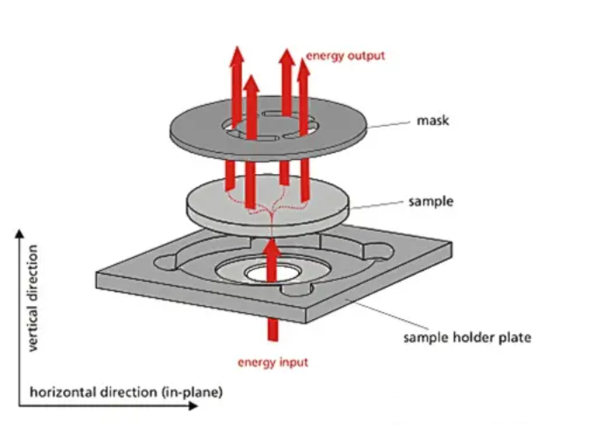

與垂直方向相比，有些情況下材料水平方向的熱導率更受關注。比如，導熱存在各向異性的散熱片、散熱器以及包裝材料。對于水平方向上傳熱為各向同性、但是不同于垂直方向的材料，要測試水平方向的熱擴散，需要采用特殊的In-Plane托盤進行測試，如圖10所示。

該托盤包括底座和特制的蓋子，底座中心有5mm 左右的圓孔，用于接收光源能量，蓋子的直徑為26mm，中心有直徑為10mm左右的擋片，用于屏蔽沿垂直方向傳遞的熱信號，擋片的外圍有一個寬度約為2mm 左右的圓環，檢測器通過此圓環檢測樣品沿水平方向傳導的熱信號。

圖10 In-Plane托

1.8 納米薄膜樣品測試

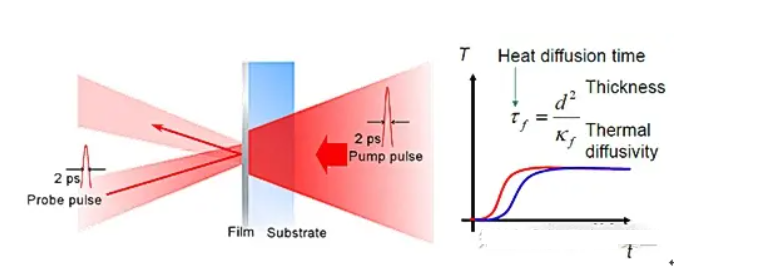

普通激光閃射法只能測試微米級薄膜材料的熱物性參數，對于納米級薄膜材料熱物性參數的測試，需采用熱反射方法，即在一定的溫度范圍內，材料的反射率隨溫度變化而變化，當一束強度經周期性調制的激光入射到樣品表面時，通過測量反射激光的強度變化，測量材料的溫度變化。與激光閃射法相比，使用反射激光測溫代替紅外測溫，測量更高速。

圖11 熱反射法測試原理.

以上就是關于激光導熱儀測導熱系數的方法的介紹，希望對大家有幫助。
