壓汞測試數據中孔隙率是怎么計算的

壓汞法(Mercury intrusion porosimetry 簡稱MIP)，又稱汞孔隙率法。是測定部分中孔和大孔孔徑分布的方法?；驹硎?，汞對一般固體不潤濕，欲使汞進入孔需施加外壓，外壓越大，汞能進入的孔半徑越小。測量不同外壓下進入孔中汞的量即可知相應孔大小的孔體積。目前所用壓汞儀使用壓力最大約200 MPa，可測孔范圍:0.0064 - >950 um(孔直徑)。樣品的比表面積和孔隙率的大小與注入汞的體積有關。通過壓汞過程中，汞進入樣品孔隙中產生的電信號，數據處理，模擬圖譜，計算孔隙率及比表面積。

汞是液態金屬，它不僅具有導電性，并且水銀對固體表面具有不可潤濕性，只有在壓力作用下，水銀才能擠入多孔材料的孔隙中，孔徑越小，所需要的壓力就越大。

壓汞測試數據中孔隙率是怎么計算的？鑠思百檢測小編整理了相關資料，期望能幫到大家。

壓汞法是如何表征材料孔隙度？

樣品的比表面積和孔隙率的大小與注入汞的體積有關。通過壓汞過程中，汞進入樣品孔隙中產生的電信號，數據處理，模擬圖譜，計算孔隙率及比表面積。

毛細管壓力是指在毛細管中潤濕相或非潤濕相液體產生的液面上升或下降的凹形或凸形曲面的附加壓力。汞對固體表面具非潤濕性，相對來說，材料孔隙中的空氣或汞蒸氣就是潤濕相，往材料孔隙中注汞就是用非潤濕相驅替潤濕相。因此只有在壓力作用下，汞才能進入多孔材料的孔隙中。

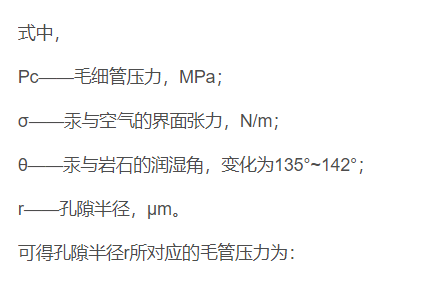

壓汞法以圓柱型孔隙模型為基礎。根據Washburn方程樣品孔徑和壓力成反比。在給定壓力下，將常溫下的汞壓入材料毛細孔中，毛細管與汞的接觸面會產生與外界壓力方向相反的毛細管力，阻礙汞進入毛細管。當壓力增大至大于毛細管力時，汞才會繼續侵入孔隙。因此，外界施加的一個壓力值便可度量相應的孔徑的大小。注汞過程是一個動態平衡過程，注入壓力就近似等于毛細管壓力，所對應的毛細管半徑為孔隙喉道半徑，進入孔隙中的汞體積即該喉道所連通的孔隙體積。不斷改變注汞壓力，就可以得到毛管壓力曲線，其計算公式為

當注汞壓力從P1增大到P2，則對應孔徑由r1減小至r2，而這一階段的注汞量則是在兩種孔徑之間的孔對應的孔體積。在注汞壓力連續增大時，就可測出不同孔徑的進汞量。但真實狀況下的材料，孔隙結構復雜，除了連通孔外，材料中可能還有一些死孔隙，這些孔汞無法進入，因此壓汞法無法探測死孔隙。

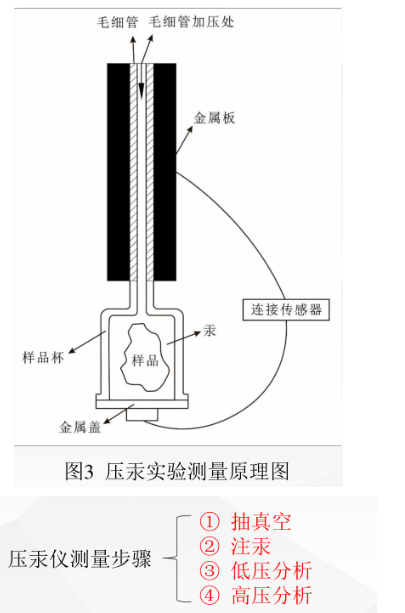

在低壓注汞結束后，汞充滿膨脹計樣品杯和膨脹計的毛細管。由于汞自身是導電物質，膨脹計內的汞和外部金屬鍍層相當于電容器兩端的金屬板;而其毛細管(一般為耐高壓玻璃）相當于絕緣板。實驗過程中，汞被壓入多孔樣品，導致膨脹計毛細管中汞柱長度發生變化，從而引起電容器電量變化。傳感器采集電量信息并轉化為汞的變化量，進而測量孔隙特征，模擬相關圖譜，計算孔隙率等數據。
