接觸角測量?jī)x的用途

接觸角測量?jī)x的用途？接觸角測量?jī)x，主要用于測量液體對固體的接觸角，即液體對固體的浸潤性，通過光學投影的原理，對氣、液、固三相界面輪廓進行保真采集精密分析。接下來，本文將詳細介紹接觸角測試量?jī)x的用途和應用領域。

一、接觸角介紹

接觸角（contact angle）是指在氣、液、固三相交點處所作的氣-液界面的切線，此切線在液體一方的與固-液交界線之間的夾角θ，是潤濕程度的量度。

工作原理：

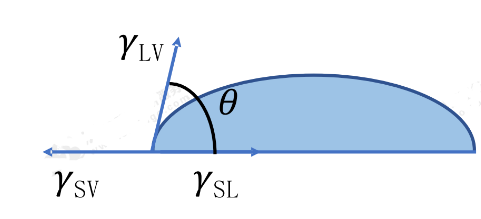

恒溫恒壓下，用接觸角測量?jī)x本身附帶的注射器針頭將一滴待測液體滴在固體基質上。液滴會貼附在基質表面上，其間的相關作用力如圖2所示：固體與氣體之間的表面張力記為γSV，液體與氣體之間的表面張力為γLV，固體與液體之間的表面張力為γSL。按照接觸角（θ）的定義，其可以根據楊氏公式γSV-γSL=γLVcosθ求出大小量值。

注其中，當θ=0?時，為完全潤濕狀態；θ＜90?，這時產生粘附潤濕；θ＞90?，為不潤濕狀態；θ=180?時，則為完全不潤濕狀態；因此接觸角越小，潤濕性越好。

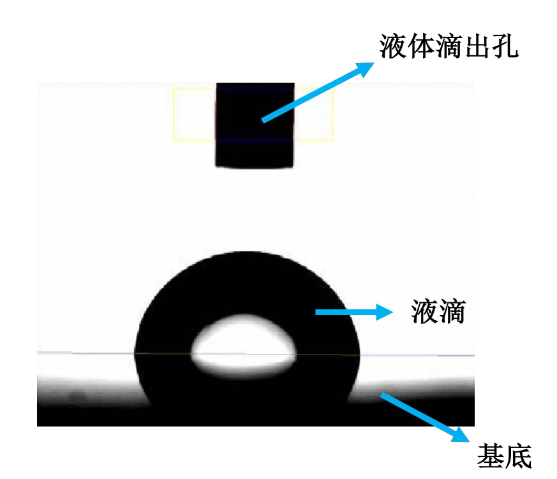

接觸角測量?jī)x工作時，當液體與固體基底接觸時，會投射出一個陰影，此時投影屏幕千分計會使用光學放大作用將影像投射到屏幕上以進行測量，如圖3所示。這個投影屏幕千分計帶有一個可調式標本夾，能夠在垂直方向或軸向上對準圖像；通過滑動屏幕可在水平方向上調整圖像；鎖定旋鈕可將投影液滴固定在位。

當固體板插入液體時，只有板面與液體的夾角恰好為接觸角時液面才直平伸至三相交界處，不出現彎曲；否則，液面將出現彎曲現象。因此，改變板的插入角度直至液面三相交界處附近無彎曲，此時板面與液面的夾角即為接觸角。

二、觸角測試量?jī)x簡介

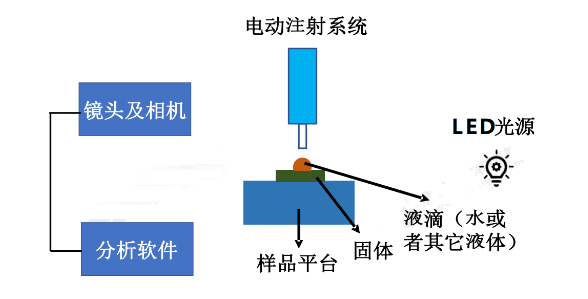

1、接觸角測量?jī)x主要由光源、樣品臺、鏡頭、圖像采集系統和進樣系統組成，如下圖所示。

2、接觸角測量?jī)x的操作流程

接觸角的測試過程主要包括以下步驟：

a)放置樣品；

b)電動注射液滴；

c)上升樣品平臺接液滴；

d)固體樣品接觸到液滴；

e)下降樣品平臺；

f)拍照；

g)分析獲得結果。

三、接觸角的用途和應用領域

1、在潤滑油的特性標定中，檢驗各中重油、潤滑油的黏附及潤濕關系。

2、.在印刷行業中，檢驗印刷油墨、金屬、紙張之間的付著、黏結潤濕關系。

3、在建筑防水工作中，檢驗經硅酸樹脂處理的紡織物的防水性能。

4、在浮選工作中，檢驗用沸騰法選擇礦物微粒在油水混合物中沾化吸附能力。

5、在搪瓷工業中，檢驗溶化的硅化物對金屬表面的粘化附著力。

6、在活性試劑表面特性測定中，檢查液體試劑的滲透、生銹特性。

7、檢驗金屬表面的脫脂，清潔，老化，親水等情況及薄膜表面上的吸附特性。

8、在軍事科學研究中，檢驗發射出的彈皮與空氣中雨霧的附著、潤濕特性。

四、接觸角的測量方法

（1）接觸角的測量方法

測量接觸角的方法有多種，主要分為以下兩類：一類是直接法，即直接測量接觸角的大小，其精度由測角器所決定；另一類是間接法，即通過其它物理量（長度、質量）的測定以及該物理量與接觸角之間的定量關系來計算出接觸角的大小，其精度由測定長度或質量的儀器精度以及它們間的定量關系式的準確度共同決定。相關介紹如下：

a)直接測量法：作為廣泛使用的方法，該法將液滴直接滴在固體表面上，直接或先拍下照片后再用量角器定接觸角。若固體是板條則可采用斜板法測定：將試樣板浸入液體中，緩慢使試樣板傾斜至板面一邊的液體呈水平，插入液體部分的板面與液面所成的角即為接觸角。

b)長度測量法：直接法測量時往往要先確定切線的位置，較難做到準確。而長度測量法則是將液體滴在固體表面上并拍下照片，測定液滴與平面接觸面的半徑和其高度。該法有利于避免直接測量法存在的弊處。

c)重量測量法：對于固體粉末，先將其壓制成一多孔塞，測定將液體壓入（不潤濕固體粉末）或者壓出（潤濕固體粉末）時所需的壓力，則可計算出來。

（2）接觸角的計算方法

目前計算接觸角的方法主要有以下四類：

a)切線法：用量角器測量，精度不準，誤差大，為最傳統的方法；

b)寬高法：又稱θ/2法或圓環法，適用于測量小于20?的接觸角；

c)橢圓法：適用于不同角度的觸角測量；

d)L-Y法：即Laplace/Young法，適用于測量大于120?的接觸角。

-END-
