一文全面了解電鏡制樣

前言

電鏡樣品制備是我們做電鏡測試（掃描電鏡,透射電鏡）前關鍵的一步，直接關系到拍出的照片質量的高低和測試結果的好壞。那么電鏡測試對試樣有哪些要求？不同種類的樣品該如何制備呢？鑠思百檢測針對不同種類的樣品總結了幾種不同的制備方法。

粉末樣品制樣

1. 粉末滴樣法

適用范圍：可直接分散于溶劑中的粉末樣品/納米粒子。由于TEM觀察時，尺寸太大/太厚的顆粒不能被電子束穿透，所以納米粒子尺寸/厚度最好在亞微米或納米尺度。

案例：量子點，納米線，納米片，塊體材料經研磨后的粉末，等等。

操作方法：將粉末放在溶劑里（無水乙醇，蒸餾水，己烷，等等），采用超聲分散均勻后（一般選擇20分鐘左右，特殊情況需注明），滴在支持膜（普通碳膜，超薄碳膜，微柵，銅網，金網，鉬網，等等）上，干燥后進行透射電鏡觀察。

2. 樹脂包埋法+離子減薄法

適用范圍：由于尺寸較大，不可直接分散于溶劑中的顆粒樣品。

包埋劑：理想的包埋劑應具有高強度，高溫穩定性，與多種溶劑(如乙醇、丙酮等)不起反應，常用的幾種包埋劑： G-1， G-2，610，812E。

制樣方法：樹脂包埋后，采用超薄切片制備TEM樣品；或采用機械研磨的方法減薄至50μm左右，然后氬離子轟擊減薄。具體過程根據實驗材料及測試目的進行選擇。

塊體樣品平面制樣

1. 韌性樣品離子減薄

a. 適用范圍：一般的金屬樣品，韌性好，容易磨樣至40~50μm。如銅合金、鋁合金、鎂合金、鋼、鐵，等等。

b. 如果樣品較厚或尺寸較大，使用電火花線切割或低速鋸，切取直徑大于3mm，厚度大于400μm的樣品。使用砂紙，將樣品雙面研磨至厚度為100μm左右。

c. 使用沖樣器，沖取直徑3mm的圓片。繼續研磨至40~50μm。

d. 使用離子減薄儀進行離子減?。ㄍǔＪ褂肎atan 691）。離子減薄參數：初期使用4.5KeV，8度，直至出洞；接著4Kev, 5度， 20min；最后3~3.5Kev，3度，掃30 min，以獲得良好的薄區。

e. 如果TEM觀察時效果不好，需要使用低電壓和低的掠射角繼續減薄，直至觀察到良好的薄區。

2. 脆性樣品離子減薄

a. 適用范圍：如陶瓷樣品、各種燒結樣品等，韌性差，使用凹坑儀將中心厚度研磨至40μm左右。

b. 如果樣品較厚或尺寸較大，使用低速鋸，切取直徑大于3mm，厚度大于400μm的樣品。使用砂紙，將樣品雙面研磨至厚度為70μm左右。

c. 使用超聲波圓片切割機，切取直徑3mm的圓片。

d. 為了增加強度，使用AB膠在一面粘上內徑2mm的鉬環或銅環。注意不要將膠弄到環的內部。

e. 使用凹坑儀，對沒有粘環的一面凹坑。凹坑深度30μm左右，使得中心厚度在40μm左右。

f. 使用離子減薄儀進行離子減薄（通常使用Gatan 691）。離子減薄參數：初期使用4.5KeV，8度，直至出洞；接著4Kev, 5度， 20min；最后3~3.5Kev，3度，掃30 min，以獲得良好的薄區。

g. 如果TEM觀察時效果不好，需要使用低電壓和低的掠射角繼續減薄，直至觀察到良好的薄區。

塊體樣品截面制樣

通用制樣步驟：對粘→機械研磨→離子減薄。

聚焦離子束（FIB）制樣

FIB即聚焦離子束，F(xiàn)IB因其樣品制備精度高、速度快已經成為特殊樣品制備、精細結構加工的重要方法。其中制備TEM截面樣品就是其中重要用途。FIB制備的TEM樣品厚度在100nm以下，且成功率很高，所以經常用來制備薄膜、陶瓷等塊體的TEM樣品。此外，電子束無法穿透的微米級顆粒，也可用FIB制備一個薄截面樣品再進行TEM測試。

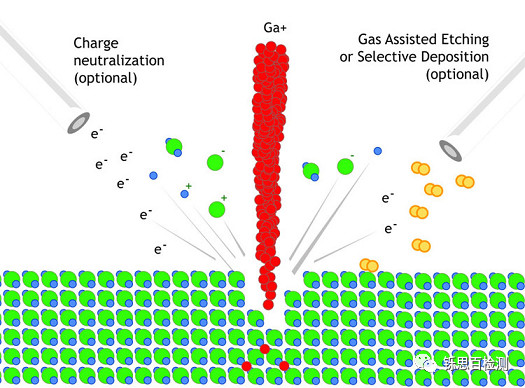

聚焦離子束(Focused Ion beam, FIB)的系統是利用電透鏡將離子束聚焦成非常小尺寸的顯微切割儀器。目前商用系統的離子束為液相金屬離子源，金屬材質為鎵(Ga)，因為鎵元素具有低熔點、低蒸氣壓及良好的抗氧化力;典型的離子束顯微鏡包括液相金屬離子源、電透鏡、掃描電極、二次粒子偵測器、5 - 6軸向移動的試片基座、真空系統、抗振動和磁場的裝置、電子控制面板和計算機等硬設備，外加電場(Suppressor)于液相金屬離子源可使液態鎵形成細小尖端，再加上負電場(Extractor) 牽引尖端的鎵，而導出鎵離子束，以電透鏡聚焦，經過一連串變化孔徑可決定離子束的大小，再經過二次聚焦至試片表面，利用物理碰撞來達到切割之目的。將掃描電子顯微鏡與FIB集成為一個系統，可充分發揮各自的優點，加工過程中可利用電子束實時監控樣品加工進度可更好的控制加工精度。

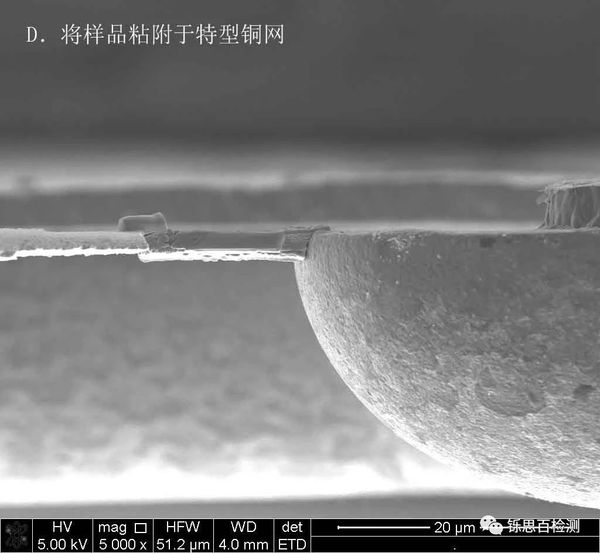

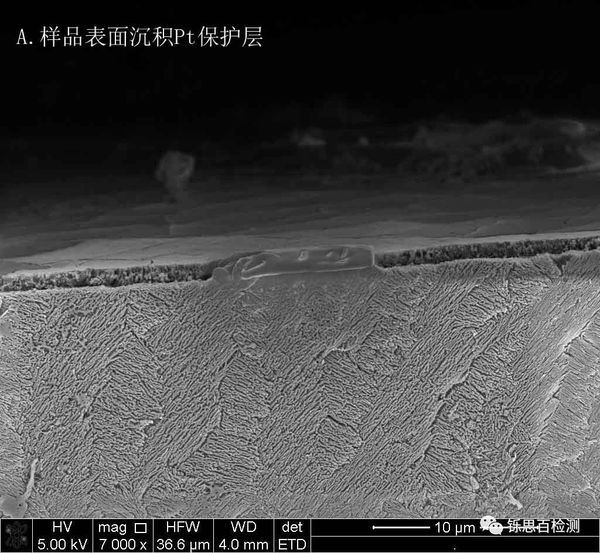

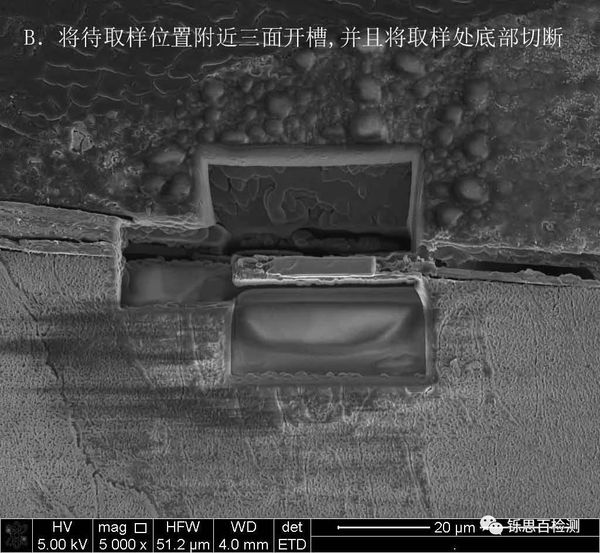

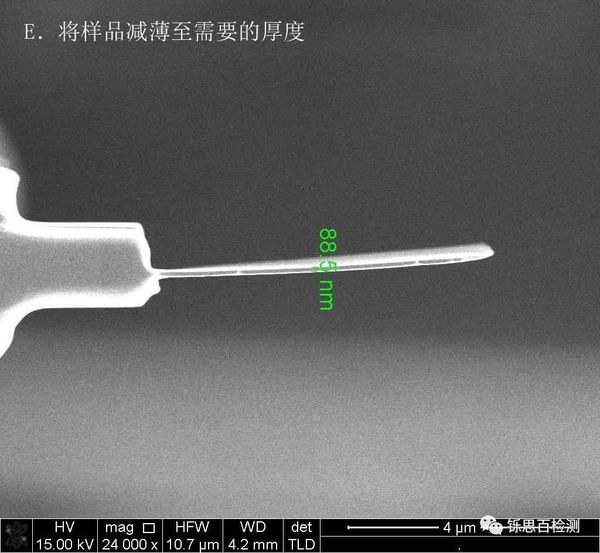

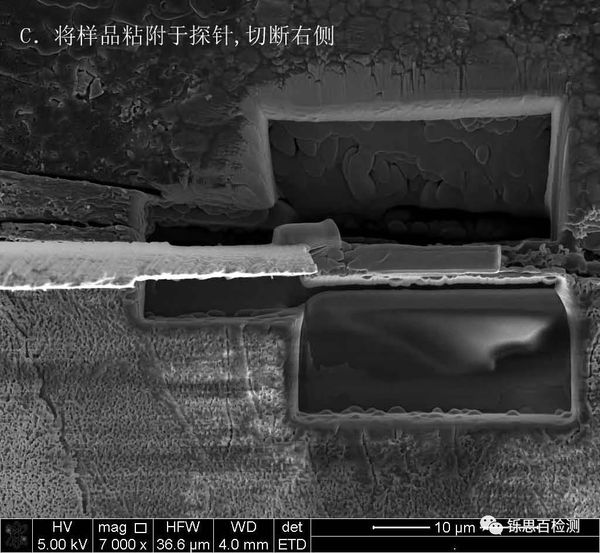

無論是透射電鏡?TEM還是掃描電鏡?SEM樣品都需要制備非常薄的樣品，以便電子能夠穿透樣品，形成電子衍射圖像。傳統的制備TEM樣品的方法是機械切片研磨，用這種方法只能分析大面積樣品。采用聚焦離子束則可以對樣品的某一局部切片進行觀察。與切割橫截面的方法一樣，制作TEM樣品是利用聚焦離子束從前后兩個方向加工，最后在中間留下一個薄的區域作為TEM觀察的樣品。下圖所示為TEM制樣的工藝過程。

下載 (1)1.jpg
